產品描述
要滿足新的移動、固定和有線網絡的嚴格要求，從核心網絡到邊緣網絡，可靠、準確的提供同步服務至關重要。然而，挑戰不僅僅是準確性。除了嚴格的精度要求，網絡運營商還需要一個強大的、可擴展且經濟高效的解決方案，該解決方案可以在基于分組的網絡以及傳統基礎設施上工作。

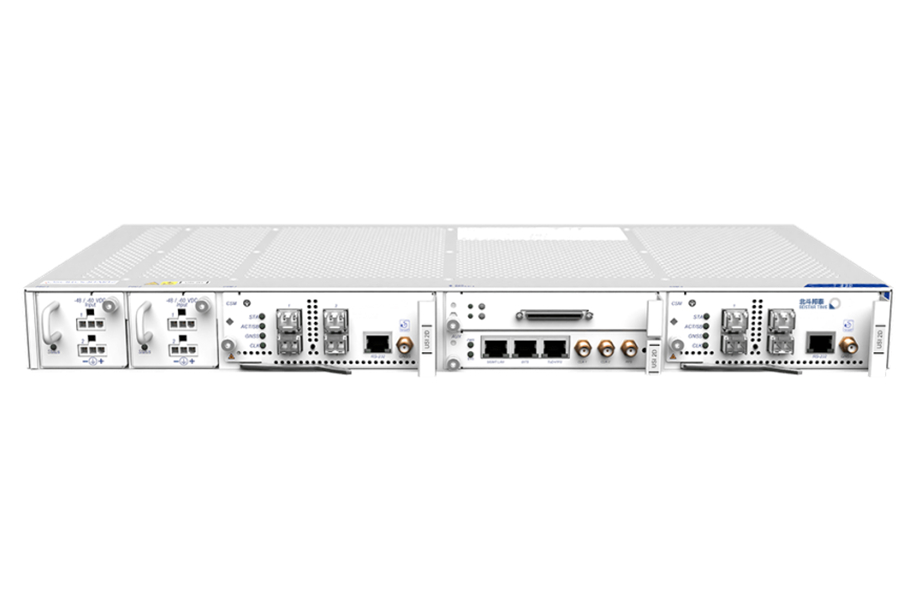

我們的T830是一款支持運營商級的ePRTC、PRTCA/B,SSU和IEEE1588V2主時鐘，支持具有硬件時間戳的10Gbit/s和1Gbit/s接口，通過模塊化和總線設計，它實現了無縫替換。

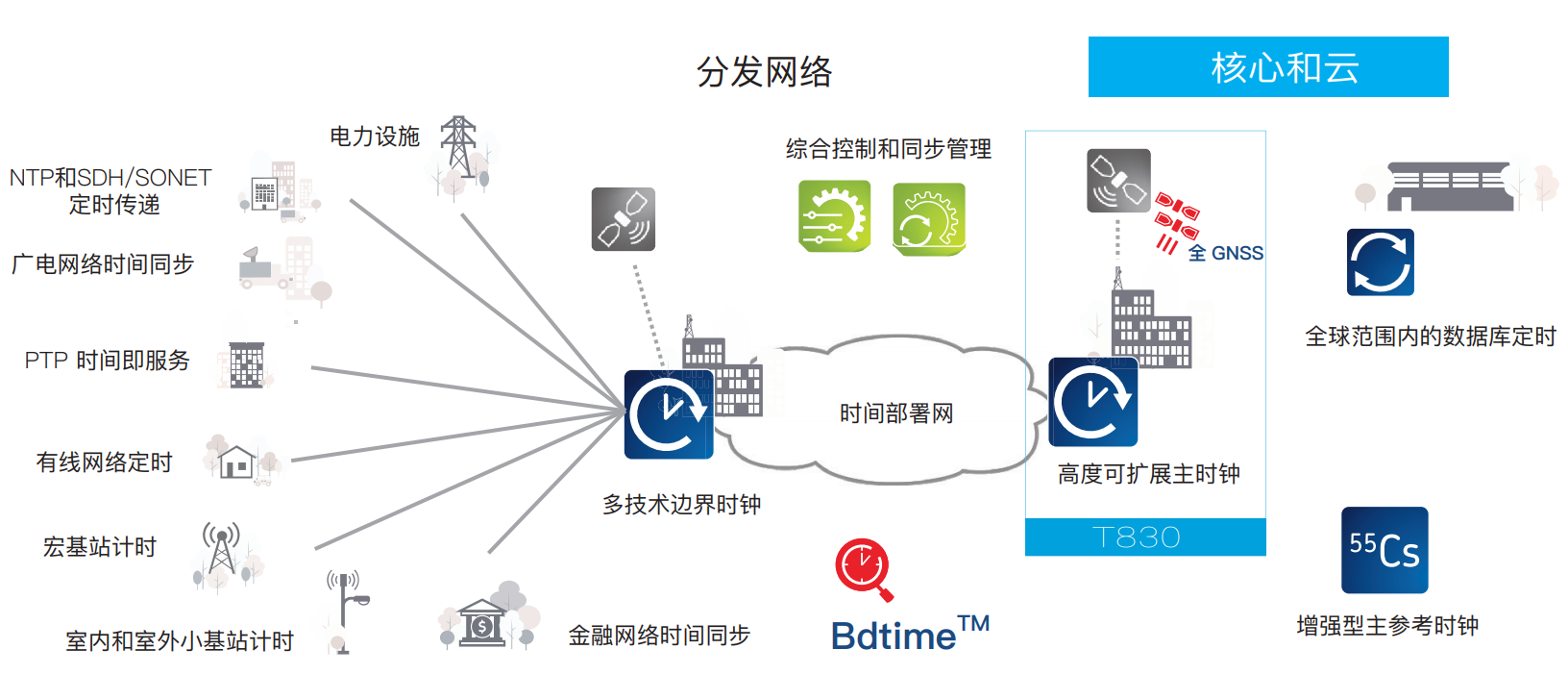

其NTP服務器、BITS/復合時鐘（CC)輸出和GNSS接收器功能使其成為順利升級傳統同步架構的理想選擇。T830能夠為DOCSIS3.1遠程物理層設備提供精確的授時，因此也是幫助有線電視運營商應對快速增長業務需求的強大工具。通過模塊化、可擴展和完全冗余的設計，我們的T830提供了高配置靈活性和高可靠性。 此外，我們提供完善的同步監控保證，無需額外購買昂貴的測試設備。使用我們的T830,為下一代技術（LTE-A和5G)提供經濟高效且準確的時鐘同步不再是一個挑戰。 核心網絡中應用
無線接入網絡同步，包括4G、4.5GLTE/LTE-A、5GNR、集群通信和小型基站
基于NTP和PRC/SSU/CC的傳統網絡架構時鐘同步
有線網絡（DOCSIS3.1)和PON同步
數據中心和企業網絡同步
現代化和傳統電力設施網絡和現代化數字廣播工作室
分發網絡 系統概述
● 高品質OCXO、DOCXO和銣鐘
● 最多8x1/10GbE(基本單元）+4x1/10GbE(線卡)
● 最多2048個單播從鐘熱插拔冗余時鐘、GNSS和PSU
運行模式
● ePRTC,PRTCAandPRTCB
● IEEE1588PTP主時鐘、邊界時鐘、從時鐘/探測NTP服務
● PRC/SSU(Sync-E和BITS/CC）
GPS接收機
● 嵌入式L1多衛星接收機可選多波段，多衛星接收機，提高精度北斗/GPS/GLONASS/GALILEO/SBAS/QZSS
PTP功能
● 默認配置基于以太網和IP多播電信功能G.8265.1,G.8275.1和G.8275.2
● 企業混合功能/電力功能基于硬件的數據包處理
NTP服務
● 大容量一級時間服務器硬件時間戳同時支持NTP/PTP/Sync-E/SSUNTP身份驗證PTP到NTP轉換
擴展卡（選件）
● T830可擴展熱拔插卡
● 線卡：
-16xE1/T1/2.048MHz(120/100/75ohm)
-4x1/10GbE(PTP/Sync-E)
-多波段GNSS轉換-10x復合時鐘
多波段GNSS接收卡
● 冗余，熱插拔，GNSS接收機和天線輸入（帶2張卡）為ePRTC和PRTC-B提供更高的精度
● 多波段、多衛星系統184通道GNSS接收機
● GPS(L1C/AL2C),北斗(B1l,B2l),Galileo(E1B/CE5b),GLONASS(L1OF,L2OF),QZSS(L1C/AL2C),
SBAS(L1C/A:WAAS,EGNOS,MSAS,GAGAN)
● 四并行GNSS衛星系統星位圖和GNSS狀態可配置信噪比，高程和定位精度因子
● 用戶可配置的天線電纜延遲補償
● 支持固定定位-單衛星模式
● 干擾和欺騙檢測
● 高級欺騙、接口檢測和緩解
● 天線電壓+5VDC：天線連接器SMA-F（50歐姆）
遵從標準
● ITU-TG.8261,G.8262,G.8264,G.703,G.781,G.812,G.811
● ITU-TG.8272.1,G.8272,G.8273.2
● ITU-TG.8265.1,G.8275.1,G.8275.2
● IEEE1588v2(PTP),802.1Q(VLAN),802.1ad,802.1p(優先級),802.3ae(10G)
● RFC2863(IF-MIB),RFC2865(RADIUS),RFC2819(RMON),RFC2460(IPv6)
● RFC1059(NTPv1),RFC1119(NTPv2),RFC1305(NTPv3),RFC5905(SNTPv4),
RFC868(TIME),RFC867(DAYTIME),RFC1321(autokey) |
性能優勢
● 全硬件冗余：所有關鍵模塊有保護,確保無丟失性能和高服務可用性
● Bdtime™技術：內置同步精度監控、測試和保證功能 ● 從傳統到IP的簡便轉換：從傳統TDM到基于IP以及包括CC、BITS和T1/DS1/E1信號的網絡簡便轉換 ● 多技術高速連接：電信業界第一款支持NTP、PTP和SyncE超過48個10Gbit/s和1Gbit/s且?guī)в布r間戳的接口 ● 獨特的靈活性和多功能性：模塊化和可擴展的設計,可配置為ePRTC、PRTC、SSU、PTPGM時鐘、APTS、邊界時鐘和從時鐘以及NTP服務器

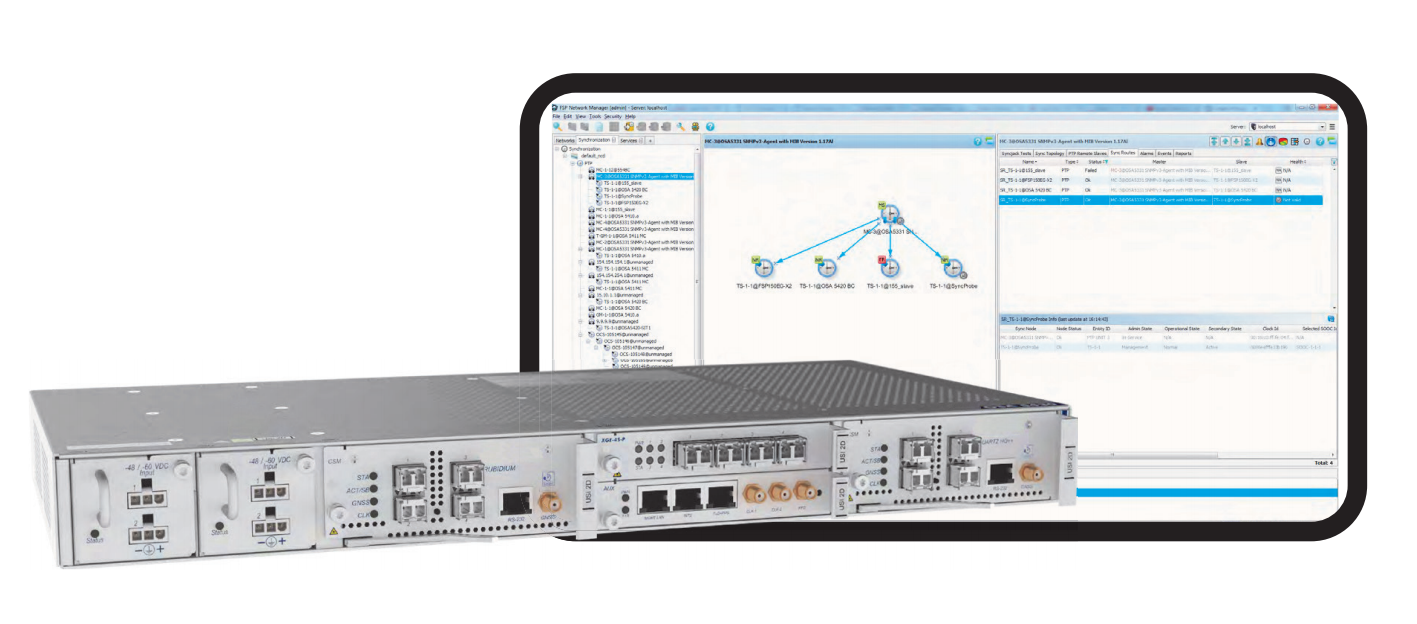

● 操作簡單：綜合性控制器，包括綜合性SyncDirector和GNSS掌控，以達到優異的管理和同步監控特性
主要應用
● 增強型主時鐘（ePRTC)
● 主時鐘（PRTCA和PRTCB)
● 1588v2PTP主時鐘（在速率128pps時最多2048個PTP客戶端）
● 1588v2PTP邊界時鐘（在速率128pps時最多2048個PTP客戶端），G.8273.2BCtypeD
● 1588v2PTP從時鐘輸入（作GNSS備份）APTS
● GNSS接收機和PRC/PRTC,包括多個物理同步輸出接口
● 同步供應單元（SSU)和復合時鐘發生器
● NTP服務器
● 同步探針-Bdtime™監控和保證
產品規格
擴展卡：1個
PTP/NTP/Sync-Eports：高達12個 復合時鐘端口最多10個 BITS輸出端口最多17個 PSU可熱插拔冗余DCPSU（最多2個） 尺寸(長x寬x高)：1RU443mmx44.1mmx216mm/17.44”x1.73”x8.50” NTP功能
● GNSS參考一級時間服務器
● NTPv1,v2,v3和v4支持IPv4和IPv6
● NTP單播/多播/廣播
● 對稱秘鑰和自動秘鑰認證
● 時間&日期協議
● NTPpeering
● NTP可選時間標準（UTC/GNSS/Local)
● 硬件時間戳精確到納秒級別
● 鎖定GNSS，NTP對UTC精度優于+/-100ns
● 最多16個NTP服務IP地址
● 同一網口支持NTP和PTP
● PTP到NTP轉換
● 每個流最多三個層VLAN（Q-in-Q服務提供商標簽）
● 增強的NTP統計信息和客戶端列表
● 每個CSM每秒最多8000個事件
● 在GNSS失效時PTP為備份
PTP網絡功能
● PTP配置支持：
—ITU-TG.8265.1頻率傳送功能（基于IPv4/IPv6的IP單播）
—ITU-TG.8275.1時間/相位傳送功能（全定時域支持-以太網組播）
—ITU-TG.8275.2時間/相位傳送功能（輔助部分域定時支持-IPv4/IPv6）
—PTP企業功能（混合組播和單播）
—默認支持IEEE15882008PTP基于IP組播
—默認支持IEEE15882008基于以太網組播（附件F）
—PTP電力和公共設施功能:EC/IEEE61850-9-3,
● IEEEC37.238-2011,IEEEC37.238-2017—PTP廣播和媒體功能：SMPTEST2059-2,AES67
● 支持一步和兩步時鐘配置：隨著從時鐘的增長，性能不會下降
● 最多16個主/邊界時鐘IP地址（在同一端口上同時支持IPv4和IPv6)
● 最多16EVCs(IEEE802.1Q客戶標簽）和每個CSM堆疊的VLANs
● 同時支持多種功能：支持PTP（TAI）和任意（ARB）時間規模
● 所有端口上同時支持的主和從時鐘：每個流最多三個層VLAN（Q-in-Q服務提供商標簽）
● 增強的PTPGM/BC/從站統計信息，性能監測（15min和24h），閾值越界告警TCA）和SNMP陷阱
● 納秒級精確硬件時間戳：內部一流時鐘恢復算法
● DoS保護采用硬件訪問控制列表（ACL）和流量速率限制
● 在PRPIEC62439-3網中作為單或雙連接時鐘運行
|
