首頁 >> IEEE1588解決方案 >> T812PTP電信級主時鐘


T812

T812
PTP電信級主時鐘

緊湊型高速 PTP 主時鐘

NTP 服務器

全 GNSS 接收
獲取報價

產品描述

可靠準確的同步對于滿足移動回傳、電力公司和廣播媒體等多個市場領域的關鍵任務應用的嚴格要求至 關重要。網絡運營商需要一個健壯的、可擴展升級的解決方案來提供有保證的相位、頻率和時間同步。 然而,以低成本效益高的方式實現這一目標是一項挑戰。

大多數關鍵應用都依賴于高精度的相位、頻率和時間同步。我們的 T812 讓下一代技術的成本效益、準 確和可靠的同步分配不再是一個挑戰。

這一 IEEE1588v2 精確時間協議(PTP)主時鐘設備支持 10Gbit/ s 和 1Gbit/s 接口,具有硬件時間戳,已針對部署在網絡邊緣條件進行了優化。此外,憑借其 NTP 服務 器和 GNSS 接收機功能,我們的 T812 也非常適合部署在傳統同步架構中。

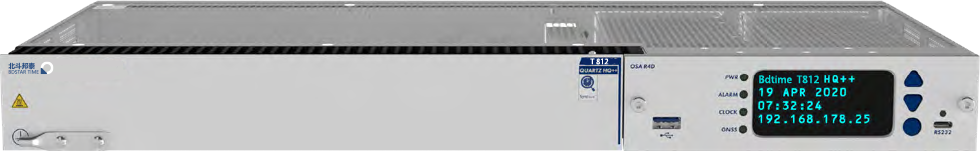

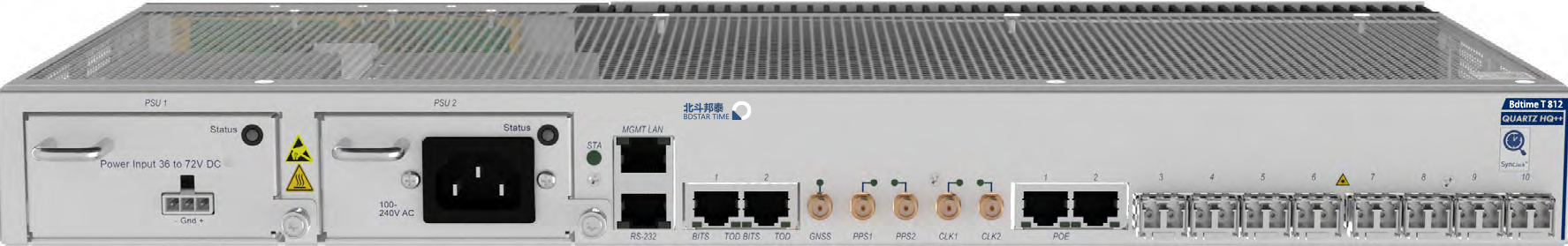

T812 確??煽亢途_的同步, 符合最嚴格的要求。為了滿足所有安裝要求,我們提供兩個訂購選項:一個在前面有所有連接器,另一 個在背面有連接器。

T812 系列介紹

● 高品質 OCXO、DOCXO 和銣鐘
● 多個 1G/10G 端口
● 在 128pps 時最多 1024 個單播從設備
● 熱插拔冗余 PSU

操作模式

● ePRTC, PRTC A 和 PRTC B
● PTP GM,BC type D,slave,探針
● NTP 服務器

內置GNSS 接收機

● 嵌入式型 L1 多模接收機(GPS/GALILEO/ 北斗 /GLONASS)
● 可選的多波段、多衛星系統接收機,可提高精度
● 干擾、欺騙檢測

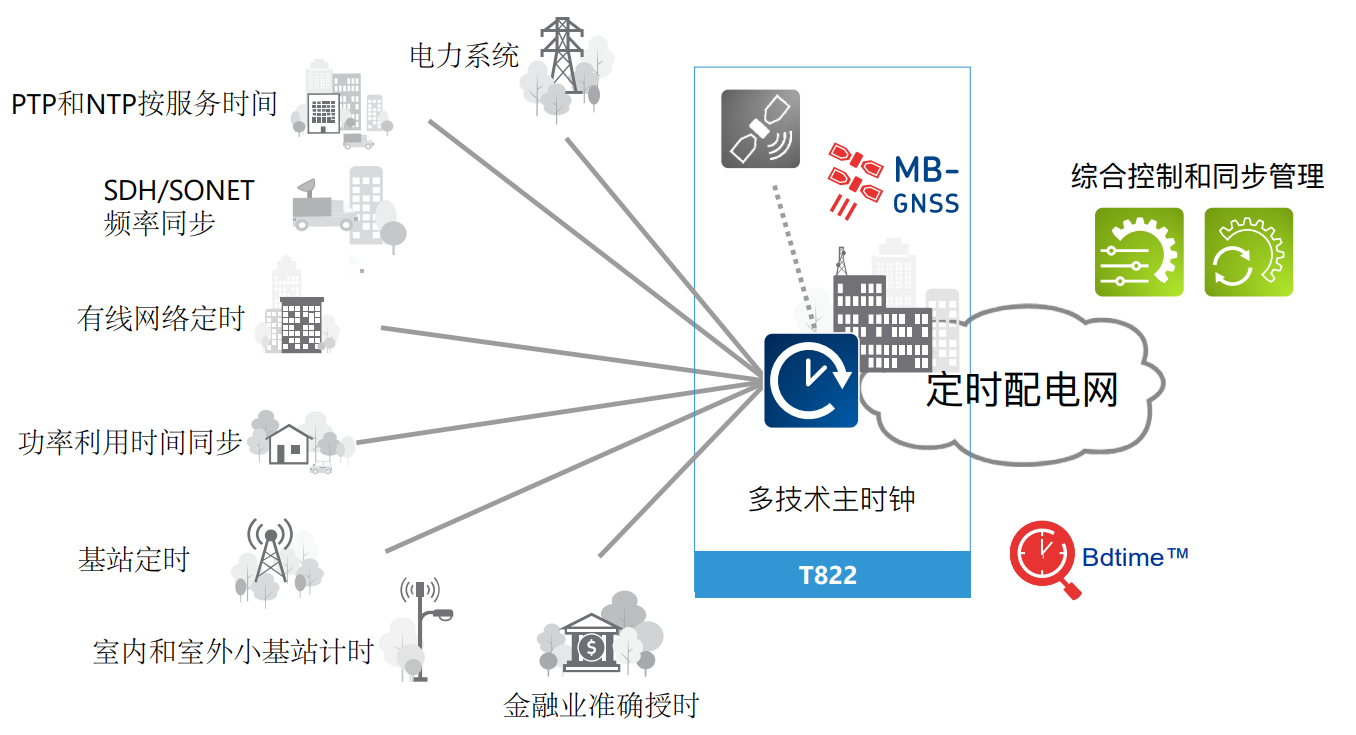

定時配電網

網絡中應用

具有最高可用性的同步和服務時間應用
● 用于頻率和相位同步的移動回傳和前沿網絡邊緣的定時分布
● 有線網絡 (DOCSIS 3.1/4.0) 同步網
● 室內小蜂窩無線基站的建筑物內同步傳輸
● 基于 NTP 的傳統網絡架構同步
● 數據中心、金融、醫療和媒體網絡的時間服務
● 現代化電力公共設施網絡
● 現代化數字演播室

主要應用

● ePRTC , PRTC-A 和 PRTC-B
● 1588v2 PTP 主 時 鐘 時 鐘( 速 率 為 128pps 時 最 多1024 個 PTP 單播客戶端)
● 1588v2 PTP 邊界時鐘(速率為 128pps 時最多 1024個 PTP 單播客戶端)
● G.8273.2 D 類邊界時鐘
● 1588v2 APTS 時鐘
● 1588v2 PTP 從鐘
● 扇出多個物理同步輸出接口
● NTP 服務器
● 同步協議和物理信號轉換
● 同步探頭 –Bdtime ™ 監測和保障

同步以太網(同步)

● 支持光纖和銅纜模式的所有以太網接口
● 符合 ITU-T G.8261/G.8262/G.8264
● 以太網同步消息通道(ESMC)
● Sync-E 用于 GNSS 中斷期間的時間保持



性能優勢






● 領先的 GNSS 接收器
啟用 ePRTC/PRTC-A/-B 和主時鐘功能,使用多星 和多波段 GNSS 接收器選項進行頻率、相位和時間

● 高可用性設計
自動時鐘選擇、自校準延遲不對稱補償、電源冗余

● Bdtime ™技術
內置同步精度監控和保護功能

● 操作簡單性
集成控制器包括集成同步控制器,具有優秀的管理 和同步監控功能

● 延長保持性能
高端石英和銣振蕩器可選

● 獨特的靈活性
可配置為 PTP 主時鐘、APTS、邊界時鐘和子時鐘模 式以及 NTP 服務器

PTP 網絡功能

● PTP 配置支持:
—ITU-T G.8265.1 頻率傳送功能 (基于 IPv4 / IPv6的 IP 單播)
—ITU-T G.8275.1 時間 / 相位傳送功能(全定時域支持 - 以太網組播)
—ITU-T G.8275.2 時間 / 相位傳送功能(輔助部分域定時支持 - IPv4 / IPv6)
—PTP 企業功能(混合組播和單播)
—默認支持 IEEE 1588 2008 PTP 基于 IP 組播
—默認支持 IEEE 1588 2008 基于以太網組播(附件 F)
—PTP 電力和公共設施功能 : EC/IEEE 61850-9-3,IEEEC37.238-2011, IEEE C37.238-2017
—PTP 廣播和媒體功能:SMPTE ST 2059-2,AES67
● 支持一步和兩步時鐘配置隨著從時鐘的增長,性能不會下降
● 最多 16 個主 / 邊界時鐘 IP 地址(在同一端口上同時支持 IPv4 和 IPv6)最多 16 EVCs (IEEE 802.1Q 客戶標簽)和每個 CSM 堆疊的 VLANs同時支持多種功能支持 PTP(TAI)和任意(ARB)時間規模所有端口上同時支持的
● 主和從時鐘每個流最多三個層 VLAN(Q-in-Q 服務提 供商標簽)增強的PTP GM / BC /從站統計信息,性能監測(15min和 24h),閾值越界告警 TCA)和 SNMP 陷阱納秒級精確硬件時間戳
● 內部一流時鐘恢復算法DoS 保護采用硬件訪問控制列表(ACL)和流量速率限制在 PRP IEC 62439-3 網中作為單或雙連接時鐘運行

可選配件





● 單頻和多頻段 GNSS(GPS/GLONASS/ 北斗 / 伽利略 /SBAS/QZSS) 天 線 套 件 10/20/60/120/150m
(32.8ft/65.6ft/196.85ft/393.7ft/492.1ft),包括室內外電纜、屋頂天線、照明保護器和安裝套件1:2/1:4 GNSS(GPS/GLONASS/ 北斗 / 伽利略)分路器
● GNSS 窗口天線
● 電纜和適配器配件套件

NTP功能

● GNSS參考一級時間服務器
● NTPv1,v2,v3和v4支持IPv4和IPv6
● NTP單播/多播/廣播
● 對稱秘鑰和自動秘鑰認證
● 時間&日期協議
● NTPpeering
● NTP可選時間標準(UTC/GNSS/Local)
● 硬件時間戳精確到納秒級別
● 鎖定GNSS,NTP對UTC精度優于+/-100ns
● 最多16個NTP服務IP地址
● 同一網口支持NTP和PTP
● PTP到NTP轉換
● 每個流最多三個層VLAN(Q-in-Q服務提供商標簽)
● 增強的NTP統計信息和客戶端列表
● 每個CSM每秒最多8000個事件
● 在GNSS失效時PTP為備用時鐘

通用 GNSS 接收機特性

● Skyview 和 GNSS 衛星狀態
● 可配置的信噪比、仰角和 PDOP 掩碼
● 用戶可配置天線電纜延遲補償
● 支持固定定位 - 單衛星模式
● 先進的欺騙和互連檢測和緩解措施
● 天線電壓 +5VDC
● 天線連接器 SMA-F(50 歐姆)

時鐘輸入 / 輸出

● 2 路 CLK 10MHz 輸入(10 MHz /2.048MHz)/ 輸出(10MHz)(用戶可配置)
● SMA-F 連接器(50 歐姆)
● 輸出靜噪可選

產品文檔

T812【PDF】數據表
PDF
