產品描述
T710 GPS北斗銣原子頻率標準主要有高精度授時型GPS接收機、高性能銣原子鐘、低相噪鎖相電路、控制模塊和高精度濾波模塊組成。通過數字鎖相技術綜合了GPS的長期穩定性、銣原子鐘的低老化特性，創新出一種具有長穩好、準確度高的低相噪高精度銣原子頻率標準。在GPS鎖定狀態下，10MHz頻率穩定度可以達到普通銫鐘性能，具有較高的性價比。
T710銣原子頻率標準輸出1PPS信號，是經銣原子鐘頻率信號分頻得到，且同步與GPS輸出的UTC時間，與GPS原始秒脈沖相比分頻脈沖經過平滑，克服了原始脈沖波動及跳變帶來的影響，是UTC時間基準的復現。當GPS信號丟失或出現異常時，設備能智能識別，自動切換到銣原子鐘守時模式，持續提供高穩定性的時間頻率信號。

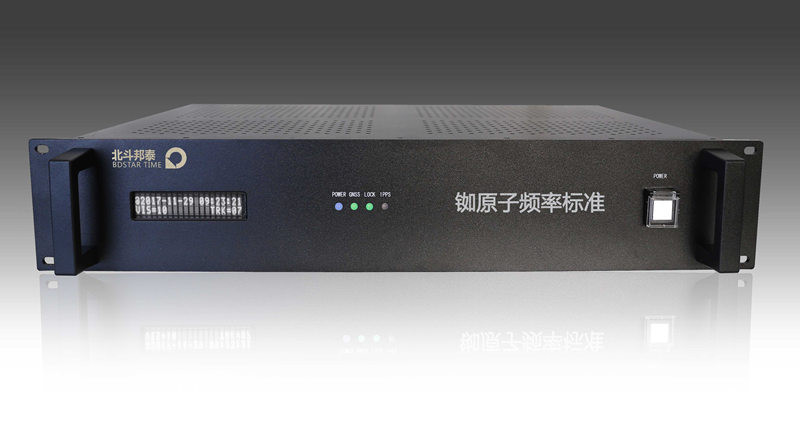

T710設備采用1U機箱設計，可輸出10MHz、5MHz、1MHz、1PPS及TOD信息?？蓮V泛應用于通信、計量校準、電力、電子對抗、航天測控等領域。 主要特點
● 內置進口高性能銣原子鐘
● 利用GPS北斗自動校準銣鐘頻率
● 日平均準確度<1E-12
● GPS信號丟失自動切換到守時模式
● 低相噪高穩定性頻率信號輸出
● 工業級設計，MTBF>80000小時
● 銫鐘量級銣原子頻率基準
主要優點
● 卓越的中長期穩定性
● 超高性價比
輸出信號:
● 10MHz
1路，BNC，標準正弦波，幅度12±1dBm，50Ω
準 確 度： ≤1E-12（開機48小時以后，GPS鎖定
狀態，24小時平均準確度）
開機特性： 加電5分鐘： ≤5E-10
加電4小時： ≤1E-11
加電12小時后： ≤5E-12

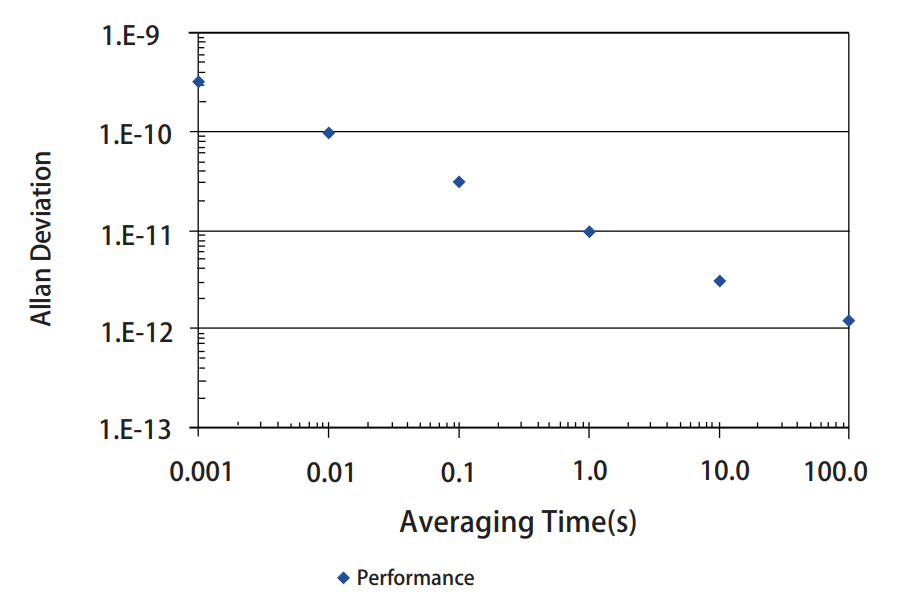

穩定 度： ＜6 E -10/1ms
＜1 E -10/10ms
＜6 E -11/100ms
＜1 E-11/1s
＜5 E-12/10s
＜3 E-12/100s
＜1 E-12/日（GPS鎖定）
相位噪聲：
≤ -90dBc/Hz @10Hz
≤-120dBc/Hz @100Hz
≤-140dBc/Hz @1kHz
≤-160dBc/Hz ≥10kHz
失真： 諧波：≤-50dBc
非諧波：≤-100dBc
● 5MHz，1MHz，各1路，指標同10MHz
● 分頻秒脈沖
2路，BNC，TTL電平，輸出阻抗50Ω
同步精度：<30ns（RMS）
脈沖寬度：500ms
上升沿： <10ns
抖動： <1ns
當GPS鎖定時，秒脈沖與GPS同步
當GPS失鎖時，由內置銣原子頻標保持
● TOD接口
1路，DB-9 Female，GPGGA、GPRMC語句
GPS信息；波特率：9600，數據位：8，
奇偶校驗：NULL，停止位：1
|
物理以及環境參數
尺寸：2U機箱 447mm×89mm×300mm
重量： <3Kg
電源： AC 220V±20% 47Hz ～63Hz
工作溫度：-10℃―+50℃
存貯溫度：-30℃―+60℃
濕度： 95％無冷凝
功耗：≤50W
符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定

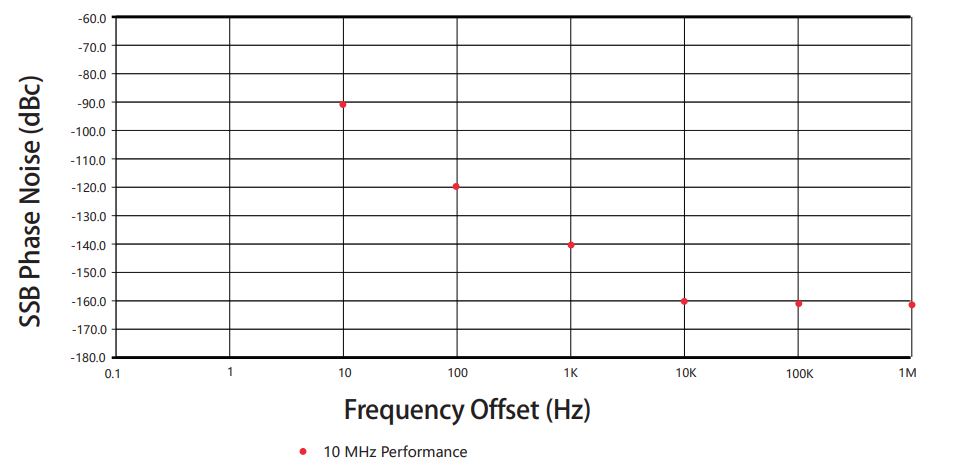

T710 Phase Noise Performance
|
