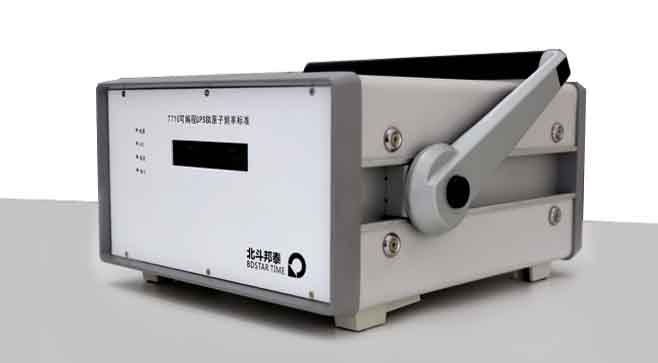

T710-B 便攜式GPS北斗銣原子頻標北斗銣原子頻標
獲取報價
產品描述
T710B 便攜式GPS銣原子頻率標準主要有高精度授時型GPS接收機、高性能銣原子鐘、低相噪鎖相電路、控制模塊和高精度濾波模塊組成。通過數字鎖相技術綜合了GPS的長期穩定性、銣原子鐘的低老化特性，創新出一種具有長穩好、準確度高的低相噪高精度銣原子頻率標準。在GPS鎖定狀態下，10MHz頻率穩定度可以達到普通銫鐘性能，具有較高的性?xún)r(jià)比。
T710B 便攜式銣原子頻率標準輸出1PPS信號，是經銣原子鐘頻率信號分頻得到，且同步與GPS輸出的UTC時間，與GPS原始秒脈沖相比分頻脈沖經過平滑，克服了原始脈沖波動及跳變帶來的影響，是UTC時間基準的復現。當GPS信號丟失或出現異常時，設備能智能識別，自動切換到銣原子鐘守時模式，持續提供高穩定性的時間頻率信號。

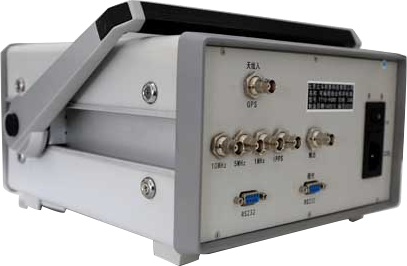

T710B 設備采用便攜式機箱設計，可輸出10MHz、5MHz、1MHz、1PPS及TOD信息?？蓮V泛應用于通信、計量校準、電力、電子對抗、航天測控等領域。
重要特點
● 內置進口高性能銣原子鐘和高穩低相噪晶振
● 利用北斗/GPS自動校準銣鐘頻率
● 高精度授時型接收機
● 日平均準確度<1E-12
● 北斗/GPS信號丟失自動切換到守時模式
● 同時具有優秀的長期穩定度和短期穩定度
● 選件支持適用雷達的高精度100MHz80MHz高穩低相噪頻率信號輸出
VFD顯示
● 顯示鎖定狀態、時間信息
● 指示燈: 電源狀態、北斗GPS狀態、鎖定、輸出
● 工作模式:北斗GPS鎖定模式、守時模式，可自動切換
守時精度:
● 北斗GPS失所24小時后，頻率準確度：<1E-11；1pps守時：<1us
● 授時型GPS北斗接收機:
● 頻率：GPS L1；BD2 B1
● 系統模式（可設置）：
單北斗定位模式
單GPS定位模式
GPS北斗混合定位模式
● 通道：32通道
● 首次定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s
● 授時精度優于<30ns(RMS)
● 定位精度：3m（RMS）
● 速度精度：0.1m/s
物理及環境參數:
● 尺寸：便攜式機箱 300×290×160mm
● 重量：<2.5Kg
● 電源： AC 220V±20% 47Hz ～63Hz
● 工作溫度：-10℃―+50℃
● 存貯溫度：-30℃―+60℃
● 濕度： 95％無冷凝
● 功耗：≤30W
● 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定
標準配置:
● 主機 1臺
● 高靈敏授時天線 1個
● 50米電纜 1根
● 1米電源線 1根
● 串口線 1跟
● 中文說明書 1本
● 1米信號線 1根
其他可選配置：
● 10MHz、5MHz、1MHz多路擴展輸出
● 2.048MHz 、E1信號多路擴展輸出
● IRIG-B(DC)、IRIG-B(AC)碼多路擴展輸出
● NTP網絡服務接口
● PTP網絡服務接口
● 避雷器、80米、100米等延長電纜
● 可定制輸出485、422等信息；供電方式可選48V、24V、12V等冗余供電

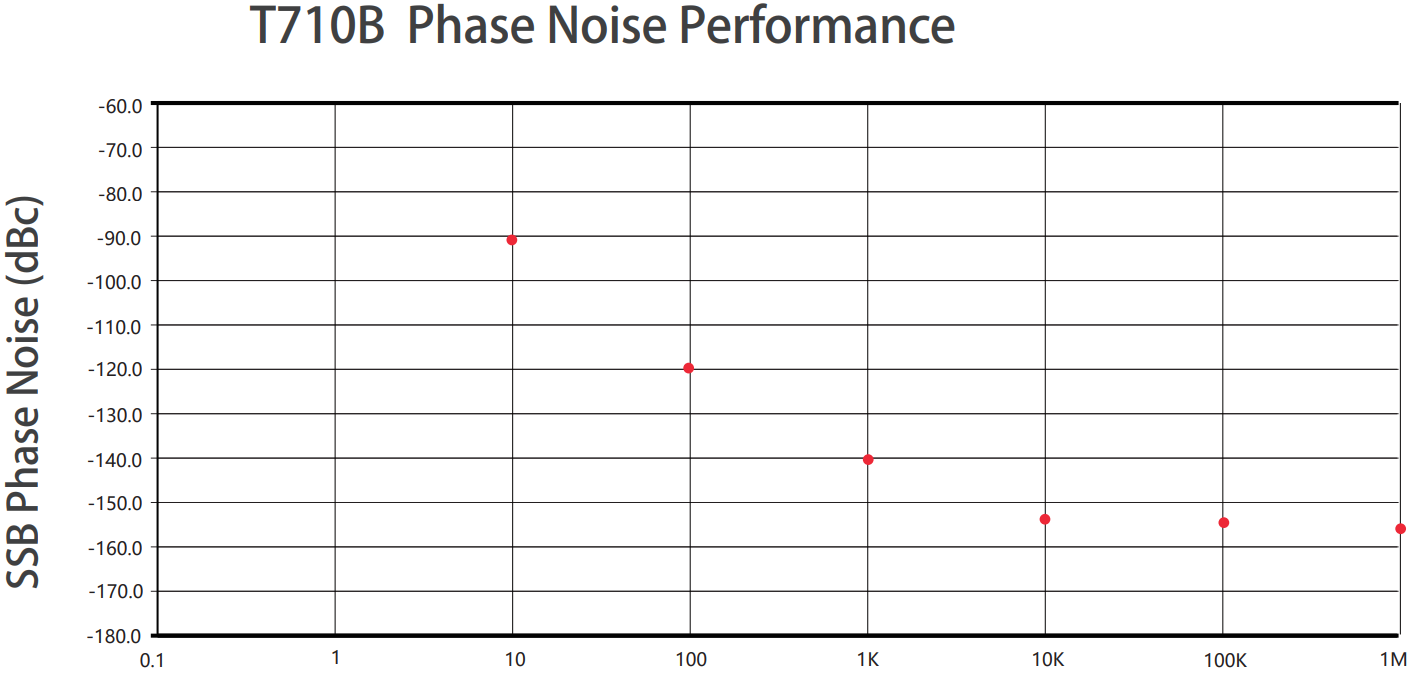

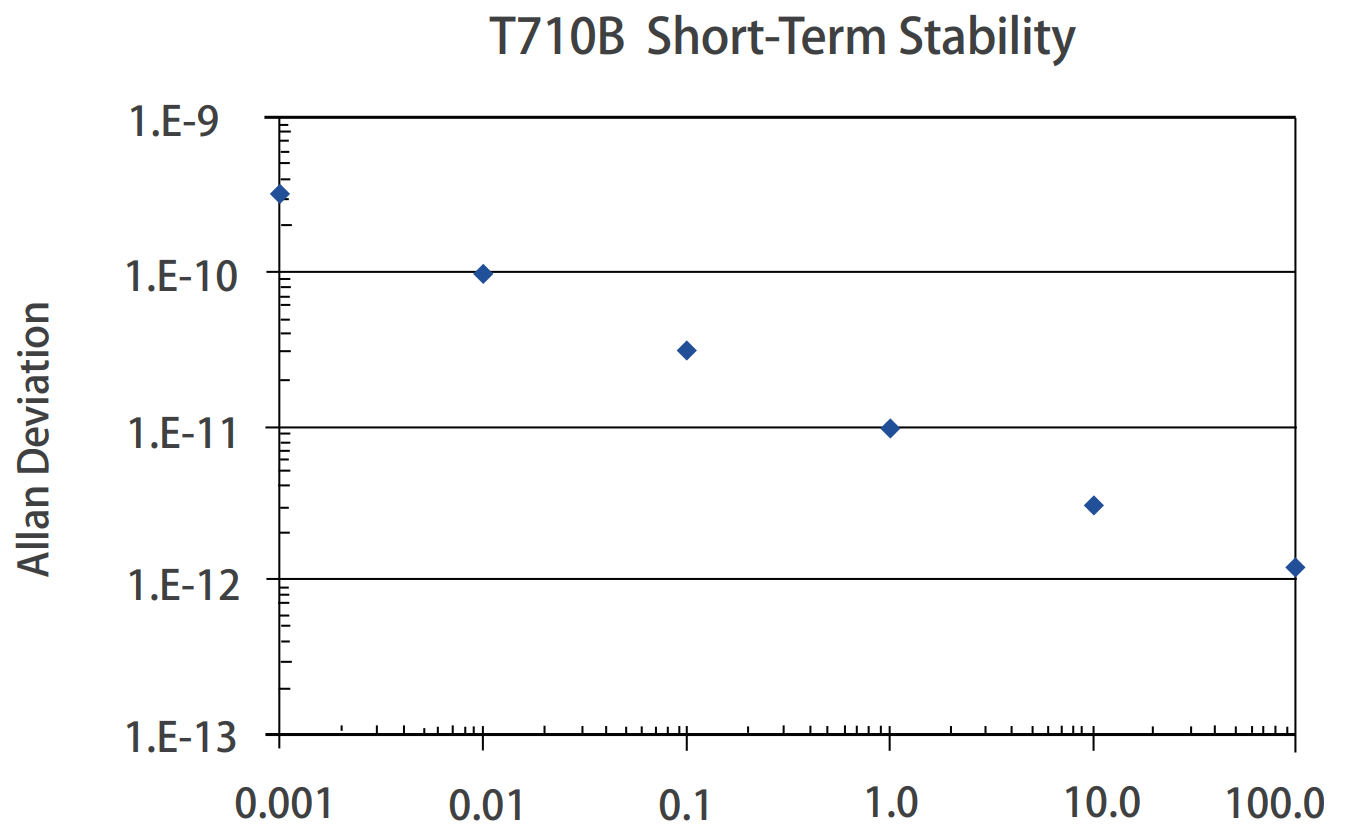

T710B Phase Noise Performance T710B Short-Term Stability |
技術指標 輸出信號:
● 10MHz 1路，BNC接口，50Ω正弦波
● 輸出幅度：12dBm±1dB
● 準確度：≤1E-12（開機48小時以后，GPS鎖定狀態，24小時平均準確度）
● 開機特性：加電5分鐘：≤5E-10
● 加電4小時：≤1E-11
● 加電12小時后：≤5E-12
穩定度：
＜1 E -11/20ms
＜3 E-12/1s
＜1 E-12/10s
＜1 E-12/100s
＜1 E-12/日（GPS鎖定）
相位噪聲：
≤-130dBc/Hz @10Hz
≤-145dBc/Hz @100Hz
≤-160dBc/Hz @1kHz
≤-165dBc/Hz ≥10kHz
● 失真：
● 諧波：≤-50dBc
● 非諧波：≤-100dBc
1PPS秒脈沖:
1路，BNC，TTL電平，輸出阻抗50Ω
同步精度：優于±20ns
● 脈沖寬度：25us
● 上升沿：<10ns
● 抖動：<1ns
當GPS鎖定時，秒脈沖與GPS同步
當GPS失鎖時，由內置銣原子頻標保持
● 100MHz輸出（選件）
1路，SMA，正弦波，50Ω
輸出幅度：12dBm±1dB/50Ω
準確度：≤1E-12（開機48小時以后，GPS鎖定狀態24小時平均準確度）
開機特性：
加電5分鐘：≤5E-10
加電4小時：≤1E-11
加電12小時后：≤5E-12
頻率穩定度：
≤9E -11/1ms
≤5E -12/1s
≤5E -12/100s
≤1E -12/日（GPS鎖定）
相位噪聲：
≤-105Bc/Hz @10Hz；
≤-125dBc/Hz @100Hz；
≤-153dBc/Hz @1kHz；
≤-156dBc/Hz ≥10kHz；
≤-158dBc/Hz ≥100kHz。
● 失真：
● 諧波：≤-25dBc
● 非諧波：≤-80dBc
TOD接口:
● 1路，DB-9 Female，GPGGA、GPRMC語句北斗GPS信息
● 波特率：9600，數據位：8，奇偶校驗：NULL，停止位：1
銣原子鐘
● 日漂移：3E-12
● 秒穩定度：≤1E-11
● 平均無故障時間 20年
|
