產品描述
T430 GPS北斗標準同步時鐘，采用低相噪鎖相技術和大規模集成電路設計，內置進口高穩恒溫晶振和高精度授時型GPS接收機，先進的GPS頻率測控技術對晶體振蕩器輸出的頻率信號進行精密測量和精準調節，使輸出的頻率信號鎖定到GPS系統上。所提供的高精度時間頻率基準信號能夠滿足ITU-T G.811的1級時間源要求?？蓮V泛為數字交換機、SONET/SDH傳輸及不同級別定時信號發生等系統提供跟蹤與UTC時間的2.048Mb/s(E1)和2.048MHz輸出信號。
T430 GPS北斗標準同步時鐘輸出的1PPS脈沖信號是GPS馴服晶振輸出頻率信號經10，000，000次頻后得到的，相位與載波信號嚴格一致，且不受GPS秒脈沖短時間隨機跳變所影響，相當于UTC時間基準的復現。此特性可滿足通信基站等對時間頻率要求嚴格的系統上。
T430 GPS北斗標準同步時鐘采用智能學習算法，在馴服晶振的過程中不斷學習晶振的漂移特性，并存儲漂移數據，GPS衛星信號出現異?；蛐盘柌豢捎脮r，系統可自動切換到保持模式。

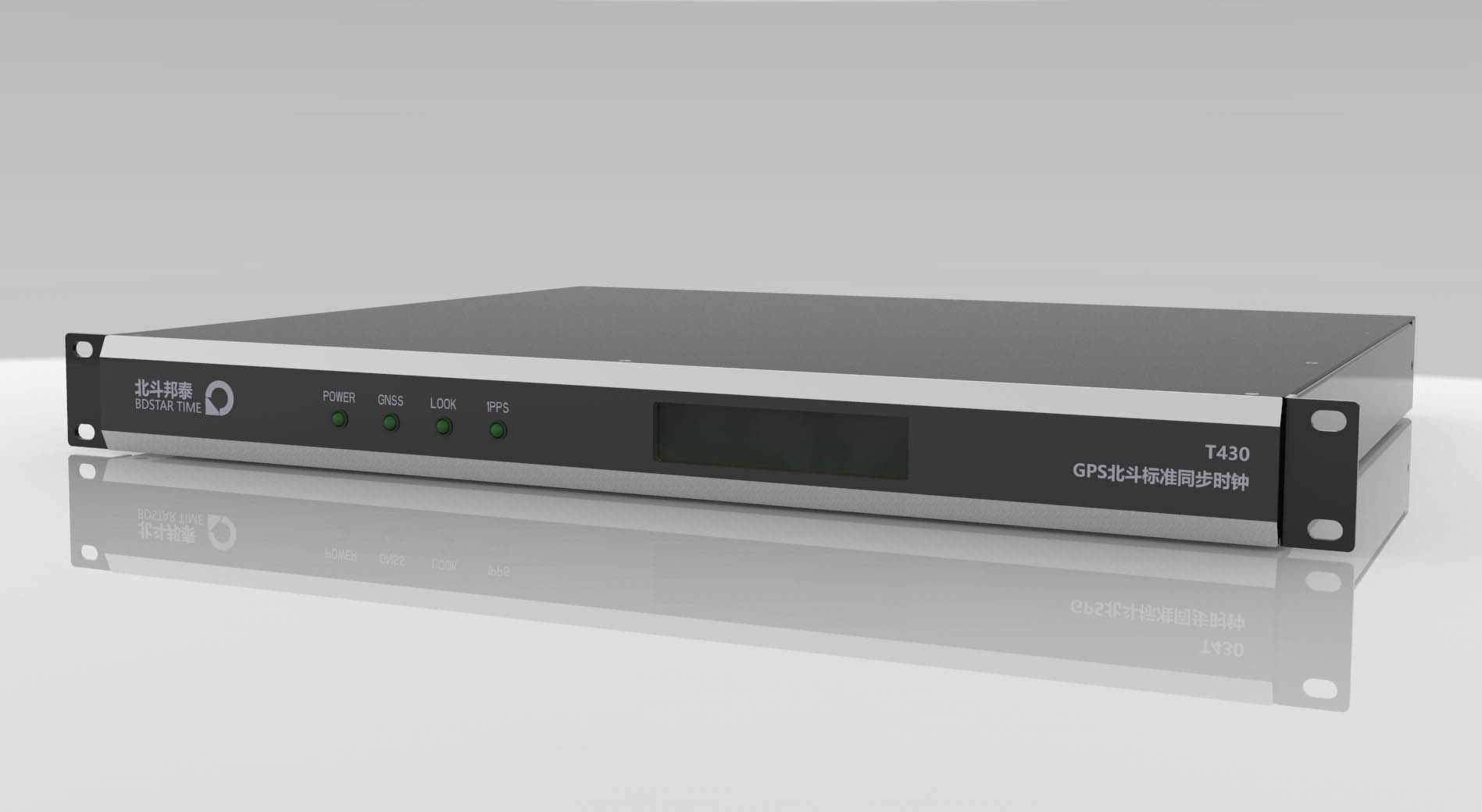

T430 GPS北斗標準同步時鐘采用標準19’’英寸1U機箱設計，前面板高清液晶顯示屏可顯示時間、GPS工作狀態、系統狀態等信息。三色指示燈可指示電源、GPS、1PPS、鎖定等狀態信息。
重要特點
● 多種信號輸出：10MHz、2.048Mb/s(E1)、2.048MHz、1pps、RS232
● 支持多參考源：GPS、北斗、GLONASS
● 高精度：頻率準確度優于1E-12，滿足ITU-T G.811對1級基準時鐘源的要求
● 支持單星授時模式
● 機箱防磁處理，抗干擾能力強
技術指標輸出信號:
● 2.048MHz
1路，BNC，方波，75Ω
頻率準確度：<1E-12（GPS鎖定，24小時平均值）
漂移產生： 符合ITU-T建議G.811的要求
抖動產生： ≤20ns（峰-峰值）
保持精度： <5E-10（GPS斷開，保持24小時后）
● 2.048Mb/s (E1)
1路，BNC接口，75Ω
線路碼型： HDB3
波形：符合ITU-T G.703
脈沖幅度：標稱2.37V±0.237V 基到峰
驅動能力：滿足ITU-T G.703
抖動性能：符合ITU G.823
● 10MHz
1路，BNC，方波，TTL電平
頻率穩定度：優于±5E-10(0～50℃)
1PPS
● 1 路， BNC 接口，TTL 電平 阻抗：50Ω
● 上升沿： <20ns
● 授時精度：<50ns （跟蹤衛星相對于 UTC 時間偏差）
TOD信號
● 1路，DB-9 母頭，RS232電平
● GPGGA、GPRMC語句格式（4800-N-8-1）
● GPS狀態、時間、系統信息
顯示:
● 指示燈：Power、GPS、1pps、Tracking
● 液晶屏: 年月日時分秒和GPS工作狀態
GPS接收機
● 高精度授時型50通道GPS接收機，定位精度2.5mCEP，授時精度優于30ns（RMS）
● 捕獲時間：冷啟動<26秒 溫啟動<1秒 熱啟動<1秒 重新捕獲<1秒
● 接收L1,C/A碼信號-1575.42MHz，BNC接口
● 跟蹤靈敏度-162dBm,冷啟動靈敏度-148dBm
物理及環境參數:
● 尺寸： 19英寸1U機箱483×240×44.5mm（根據接口數量可選2U或3U機箱）
● 重量： <2.5Kg
● 電源： 220V±20% 47Hz ～63Hz
● 工作溫度：-10℃～+50℃
● 存貯溫度：-25℃～+85℃
● 濕度： 95％無冷凝
● 功耗： <20W
● 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定
|
主要優點
● 卓越的中短期期穩定性
● 相位與載波信號嚴格一致

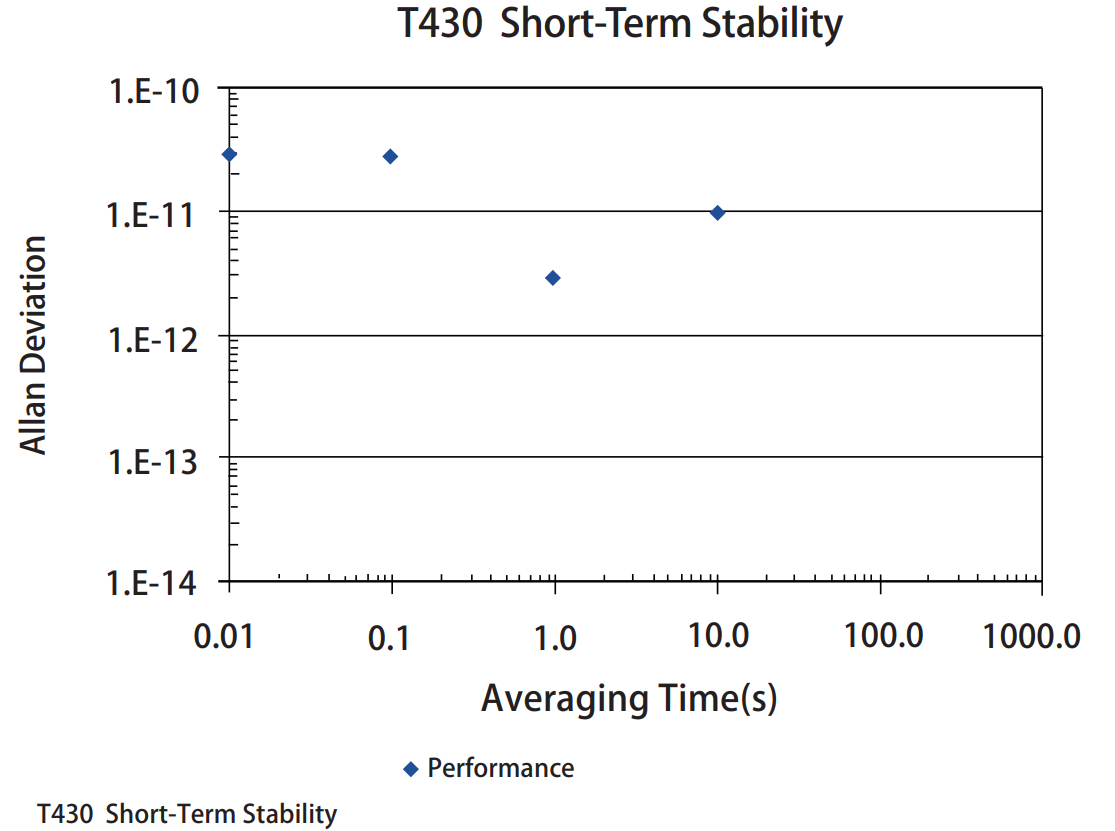

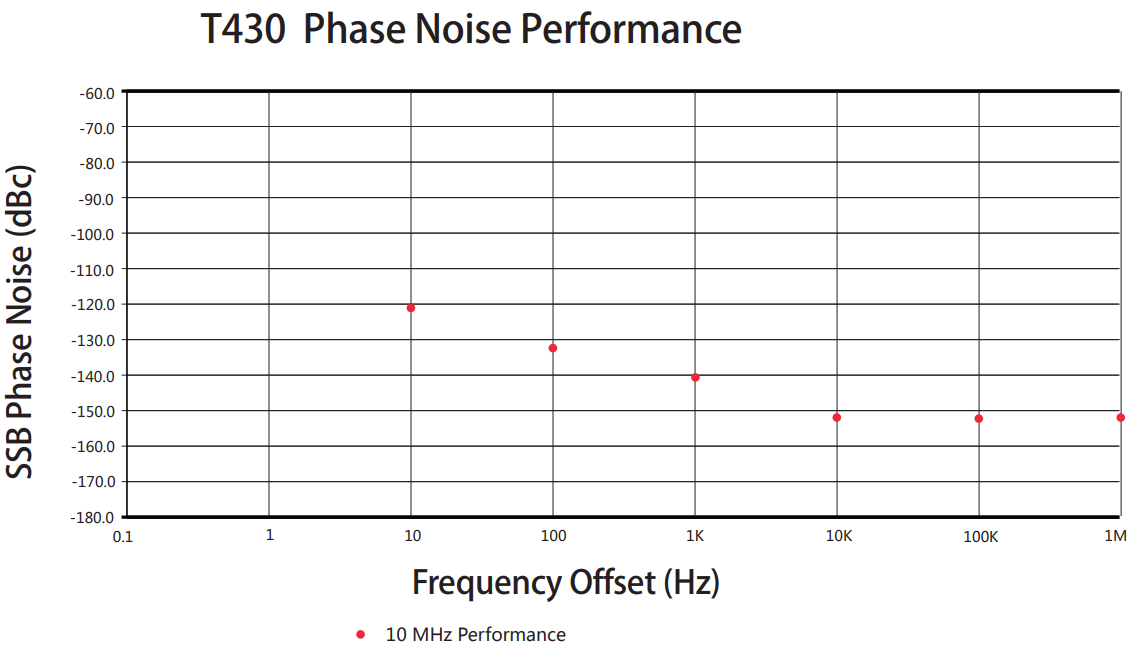

T430 Phase Noise Performance T430 Short-Term Stability 標準配置:
● 主機 1臺
● 50米高靈敏GPS天線 1套
● 1米電源線 1根
● 1米串口線 1根
● 1米信號線 1根
● 中文說明書 1本
● 軟件光盤 1張
選件
支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC碼輸出。
|
