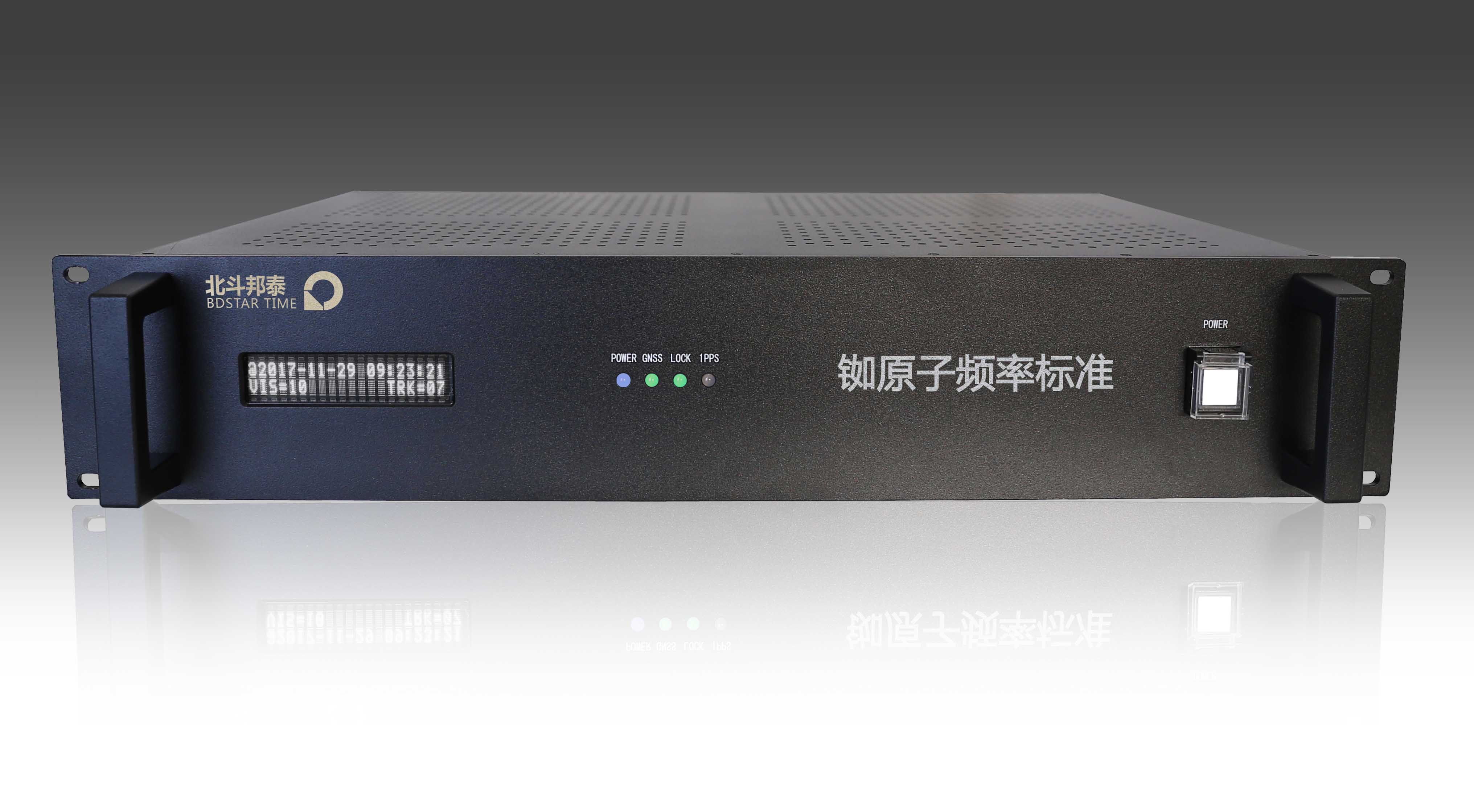

T710-H GPS銣原子鐘恒溫晶振頻率標準GNSS時鐘同步服務器
GPS銣鐘恒溫晶振組合頻率源 獲取報價
產品描述
T710-GROH GPS銣原子鐘恒溫晶振頻率標準主要有高精度授時型GPS接收機、高性能銣原子鐘、低相噪鎖相晶振、控制模塊和低噪放模塊組成。通過數字鎖相技術綜合了GPS的長期穩定性、銣原子鐘的低老化特性和恒溫晶振的高短穩低相噪特征，創新出一種具有長短穩兼好、準確度高的低相噪高精度原子頻率標準。在GPS鎖定狀態下，10MHz頻率穩定度可以達到普通銫鐘性能，具有較高的性價比。
T710-GROH GPS銣原子鐘恒溫晶振頻率標準輸出1PPS信號，是經銣原子鐘頻率信號分頻得到，且同步與GPS輸出的UTC時間，與GPS原始秒脈沖相比分頻脈沖經過平滑，克服了原始脈沖波動及跳變帶來的影響，是UTC時間基準的復現。當GPS信號丟失或出現異常時，設備能智能識別，自動切換到銣原子鐘守時模式，持續提供高穩定性的時間頻率信號。
T710-GROH 設備采用2U機箱設計，可輸出10MHz、1PPS及TOD信息（選件支持多路10MHz、5MHz、1MHz、1PPS輸出)?？蓮V泛應用于雷達、通信、計量校準、電力、電子對抗、航天測控等領域。
主要特點
● 內置進口高性能銣原子鐘和高穩低相噪晶振
● 利用GPS自動校準銣鐘頻率
● 高精度授時型接收機
● 日平均準確度<5E-13
● GPS信號丟失自動切換到守時模式
● 采用智能學習和保持算法
● 銫鐘量級的銣原子恒溫晶振組合頻率基準
主要優點
● 同時具有優秀的長期穩定度和短期穩定度
● 選件支持適用雷達的高精度100MHz 80MHz高穩低相噪頻率信號輸出
輸出信號
● 10MHz 1路，BNC接口，50Ω正弦波
輸出幅度：12dBm±1dB
準 確 度： ≤5E-13（開機48小時以后，
GPS鎖定狀態，24小時平均準確度）
開機特性： 加電5分鐘： ≤5E-10
加電4小時： ≤1E-11
加電12小時后： ≤5E-12
穩定 度： ＜5 E -12/20ms
＜7 E-13/1s
＜4 E-13/10s
＜6 E-13/100s
＜5 E-13/日（GPS鎖定）
相位噪聲: ≤-130dBc/Hz @10Hz
≤-150dBc/Hz @100Hz
≤-160dBc/Hz @1kHz
≤-170dBc/Hz ≥10kHz
失真： 諧波：≤-50dBc
非諧波：≤-100dBc
● 1PPS秒脈沖:
1路，BNC，TTL電平，輸出阻抗50Ω
同步精度：優于±20ns
脈沖寬度：25us
上升沿： <3ns
抖動： <20Ps
當GPS鎖定時，秒脈沖與GPS同步
當GPS失鎖時，由內置銣原子頻標保持
● 100MHz輸出（選件）
相位噪聲: ≤-108Bc/Hz @10Hz；
≤-125dBc/Hz @100Hz；
≤-145dBc/Hz @1kHz；
≤-150dBc/Hz ≥10kHz；
● 守時精度
GPS失鎖24小時后，頻率準確度：<1E-11；
1pps守時：<1us
|

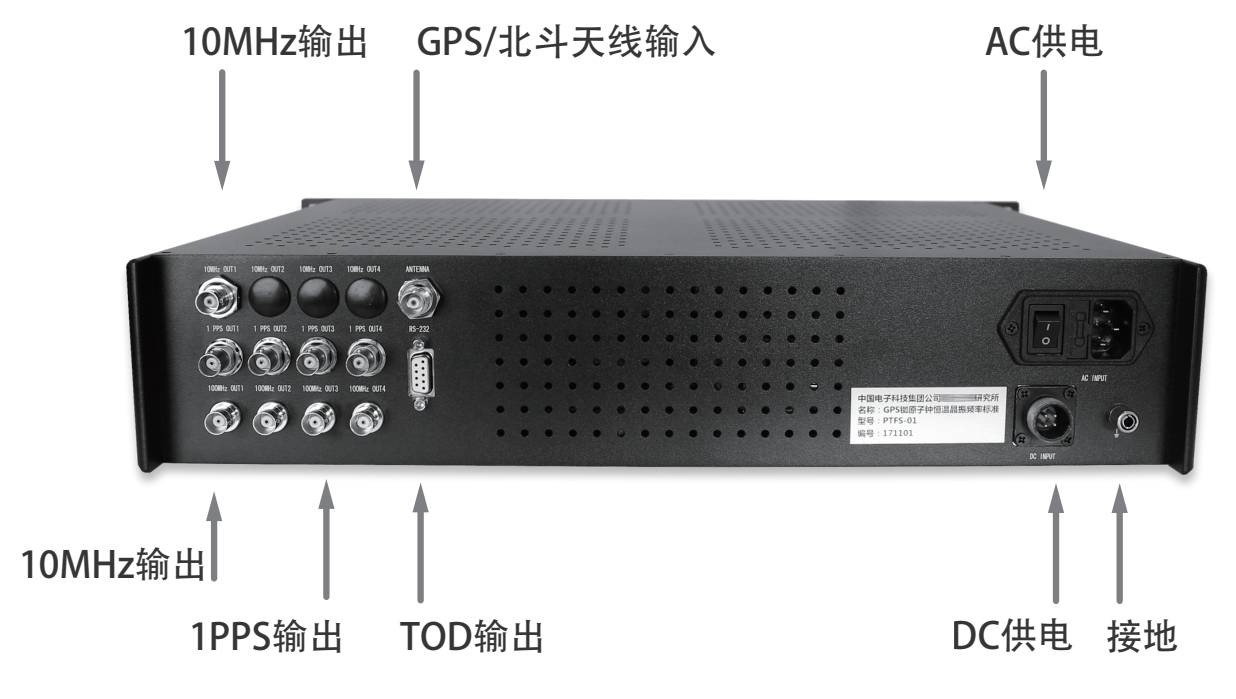

后面板 物理以及環境參數
● 尺寸：19英寸2U上架機箱 420mm×89mm×300mm
● 重量： <4.5Kg
● 電源： AC 220V±20% 47Hz ～63Hz
● 工作溫度：-10℃―+50℃
● 存貯溫度：-25℃―+85℃
● 濕度： 95％無冷凝
● 功耗：≤30W
● 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定
選件信息
● 支持多路30.72 MHz、80MHz、100MHz、RS485、RS422、1PPS、 1PPM、1PPH、IRIG-B AC、IRIG-B DC、NTP、PTP輸出。
● 支持北斗二代或GLONASS參考源接入。

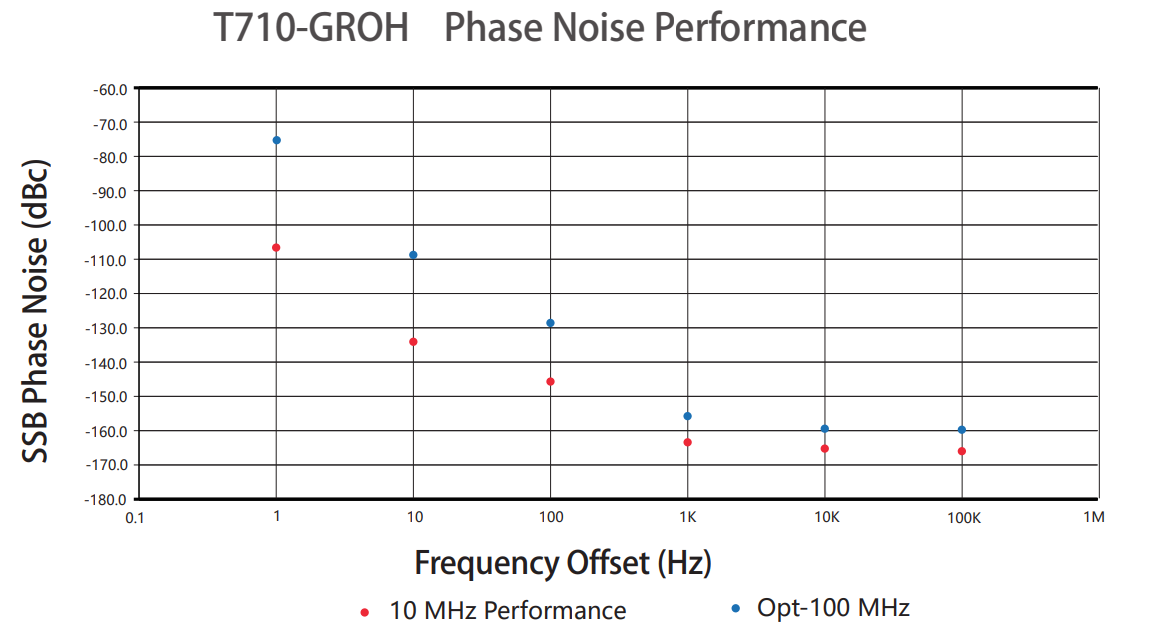

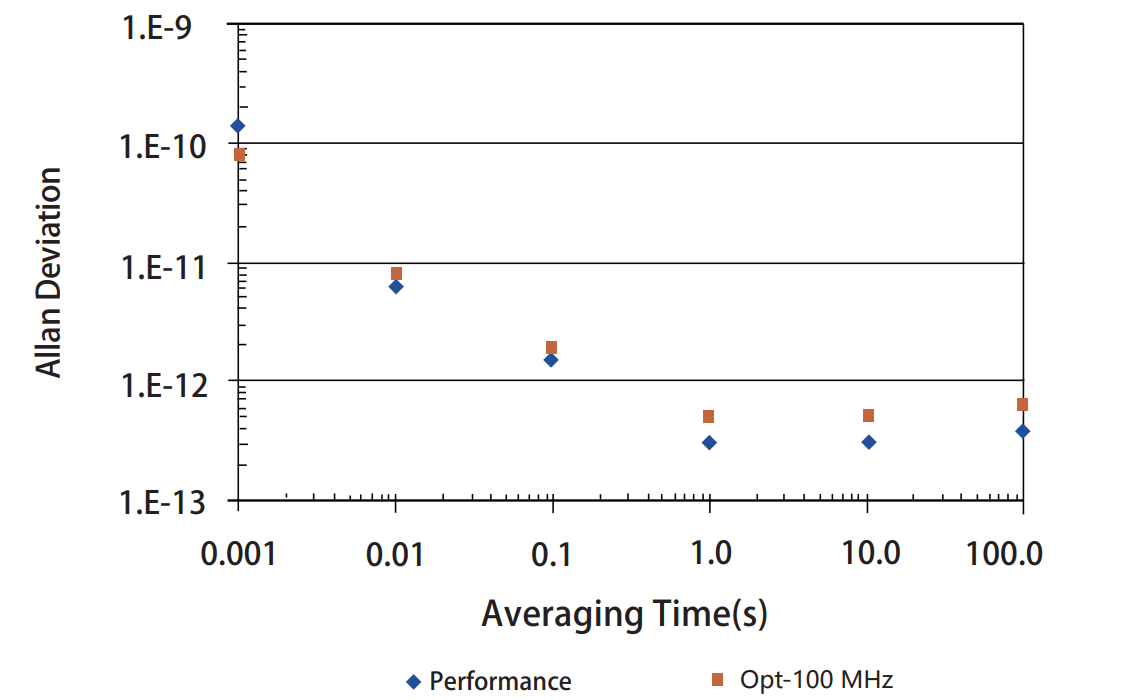

T710-GROH Phase Noise Performance T71-GROH Short-Term Stability |
