產品描述
Microsemi（并購了Symmetricom公司）收購公司的芯片級原子鐘 SA.45s 功耗低至 <120mW，體積只有 <17cc（40.6mm*35.5mm*11.4mm），具備120秒快速啟動及1PPS鎖定等優異特性。
SA.45s 輸出標準的CMOS電平10MHz 及 1PPS 信號，短期穩定度（阿倫方差）：2.5E-10@1s，老化率3E-10/月，溫度特性5E-10（-10℃ ~ +70℃），另可選擇寬溫的產品（-40℃ ~ +85℃）。
SA.45s 的 1PPS 輸出可同步到外部參考時鐘的 1PPS，準確度達到±100ns。1PPS輸入也可用于鎖定他的1PPS及頻率輸出分別到1ns及1.0E-12的水平。
SA.45s 自帶標準 CMOS 電平的 RS-232 串行接口，用于對器件進行控制和校準。同時也提供了一系列的狀態監控，還可以讀取SA.45s的內部時鐘時間信息（TOD）。
尤為一提的是，CSAC支持設置在超低功耗模式下工作，此時其物理封裝會被暫時關閉，器件的工作類似于自由振蕩的TCXO的狀態。同時，物理封裝會周期性的啟動并重新鎖定TCXO。這種模式下的平均功耗僅僅只需要<50mW。
技術指標
輸出 10MHz（3.3V CMOS）/1PPS兩分鐘快速啟動鎖定 初始準確度 <±5E-11 輸入 1PPS 老化率 月 <3E-10 年 <1E-9 短穩 @1s <1.5E-10 <2.0E-10 @10s <5.0E-11 <7.0E-11 @100s <1.5E-11 <2.0E-11 相位噪聲（dBc/Hz） @1Hz <-55 @10Hz <-78 @100Hz <-113 @1KHz <-128 @10KHz <-135 溫度特性 <5E-10 <1E-9 工作溫度范圍 -10℃～+70℃ -40℃～+85℃ 功耗（穩態，25℃） <120mW <-125mW 振動指標 7.7g（均方根值） （工作狀態） 沖擊指標 1000g，1ms半正弦（非工作狀態） 工作電壓 3.3Vdc 封裝 40.6*35.5*11.4 |
主要特點
● 功耗 <120mW
● 體積：40.6mm*35.5mm*11.4mm
● 快速啟動（<2分鐘）
● 10MHz CMOS兼容輸出
● 1PPS同步輸入/輸出
● 全密封
● RS-232管理控制接口
● 超低功耗模式<50mW
● 水下傳感器網絡
● 反簡易爆炸裝置（Anti-IED）
● 干擾系統獨立傳感器網絡
● 無人駕駛飛行器
● 海洋物探
● 手持測試儀
● 需要高精度、低功耗的場景

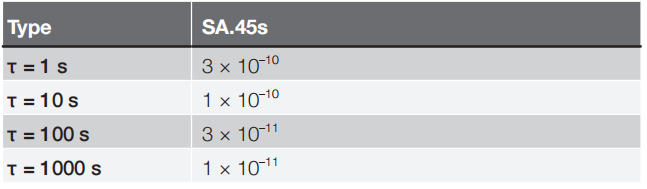

Short-Term Stability (Allan Deviation） Physical Solder |
