產品描述
PRS10銣原子振蕩器是美國 SRS 公司生產的高性能銣原子振蕩器產品，具有低相噪、低漂移、穩定度高等特點?？蓮V泛應用于電信、時統、雷達、計量標準等領域。
PRS10是一款超低相位噪聲(-130dBc/Hz@10Hz)的10MHz銣原子振蕩器件。極低的月老化率（＜5E-11),使其非常適合作為一款時基部件用于精密的頻率測量。 該振蕩器有一個1pps輸入端口可用于外部參考標準（如GPS）進行鎖相并具有72小時Strautm 1 Level的保持能力。銣燈的使用壽命預期可達20年且該器件被有一個標準RS-232計算機接口。 輸出輸出頻率
10 MHz sine wave
振幅
0.5 Vrms, ±10 %
相位噪聲 (SSB)
<-130 dBc/Hz (10 Hz)
<-140 dBc/Hz (100 Hz)
失真度
<-130 dBc (100 kHz BW)
諧波失真
<-25 dBc
回波損耗
>25 dB @ 10 MHz
精度
±5 × 10-11
老化 (after 30 days)
<5 ×10-11 (monthly), <5 × 10-10 (yearly)
短期穩定性 (Allan variance)
<2 × 10-11 (1 s)
<1 × 10-11 (10 s)
<2 × 10-12 (100 s)
Holdover
72 hour Stratum 1 level
Frequency retrace
±5 × 10-11 (72 hrs. off then 72 hrs. on)
Settability
<5 × 10-12
調整范圍
±2 × 10-9 (0 to 5 VDC)
±1 ppm (via RS-232)
預熱時間
<6 minutes (time to lock)
<7 minutes (time to 1 × 10-9)
電壓靈敏度
<2 × 10-11 (1 VDC supply change)
物理指標
輸入電壓
+24 VDC (nom.), +22 VDC (min.), +30 VDC (max.)
電流
2.2 A (warm-up), 0.6 A (steady-state) at 25°C (Note 1)
保護電壓
±30 VDC to any pin except rf out
RF protection
100 mA (stable w/ any termination)
Cal reference out
5.00 ± 0.05 VDC
RS-232
9600 baud, 8 bits, no parity, 1 stop bit, 0 to 5 V levels with X-on/X-off protocol
1 pps measurement
±10 ns (accuracy), ±1 ns (resolution)
1 pps output set
±10 ns (accuracy), ±1 ns (resolution)
WEB 網管監控實時監控統狀態，包括 RAM、CPU 利用率及進程、CPU 平均負載、磁盤分區信息、系統正常工作時間、系統正在運行時間等；顯示系統信息，包括主機名稱、操作系統內核版本、內存、CPU 信息、系統定時任務等；實時監測網口傳輸速率，監測網絡連接，ARP 緩存表，網口帶寬顯示；可直接查詢最近登錄服務器的 IP 地址和登錄日期，及正在登錄賬戶信息。 |
重要特點
● 超低相位噪聲（<-130 dBc/Hz at 10 Hz）
● 1pps輸入用于時間標記或者相位鎖定
● 72小時Strautm 1 Level的保持能力
● 可利用RS232接口進行測試,控制及校準
● 壽命可達二十年
環境指標
工作溫度
-20 °C to +65 °C baseplate
溫度穩定性
±1 × 10-10 (-20 °C to +65 °C baseplate)
存儲溫度
-55 °C to +85 °C
磁場
<2 × 10-10 for 1 Gauss field reversal
相對濕度
95 % (non-condensing)
M規格
設計年限
20 yrs.
尺寸
3.0" × 2.0" × 4.0" (WHL)
重量
1.32 lbs.
底板螺紋
4-40 (4 places)
連接器
Mates with ITT/Cannon DAM11W1S series
保修
Two years parts and labor on defects in materials and workmanship

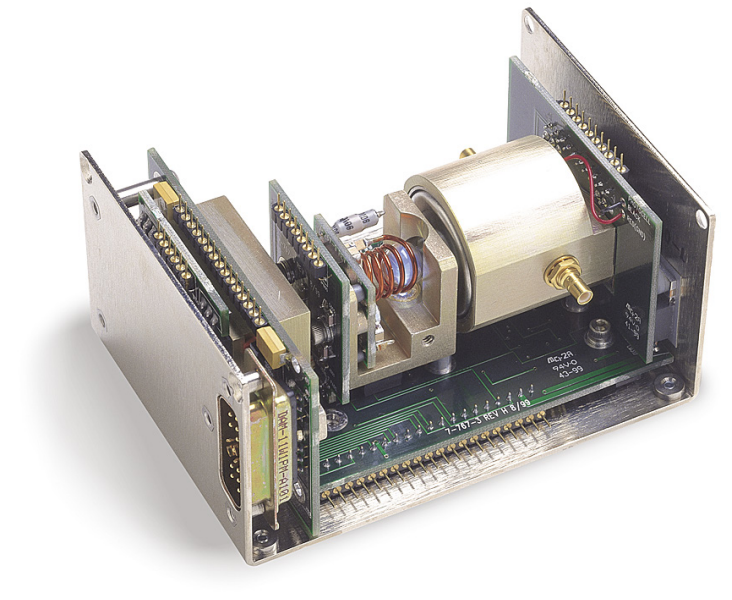

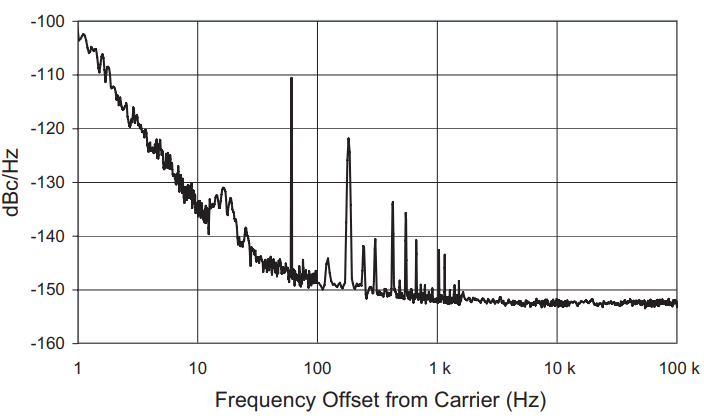

內部結構 PRS10 Single Side Band Phase Noise

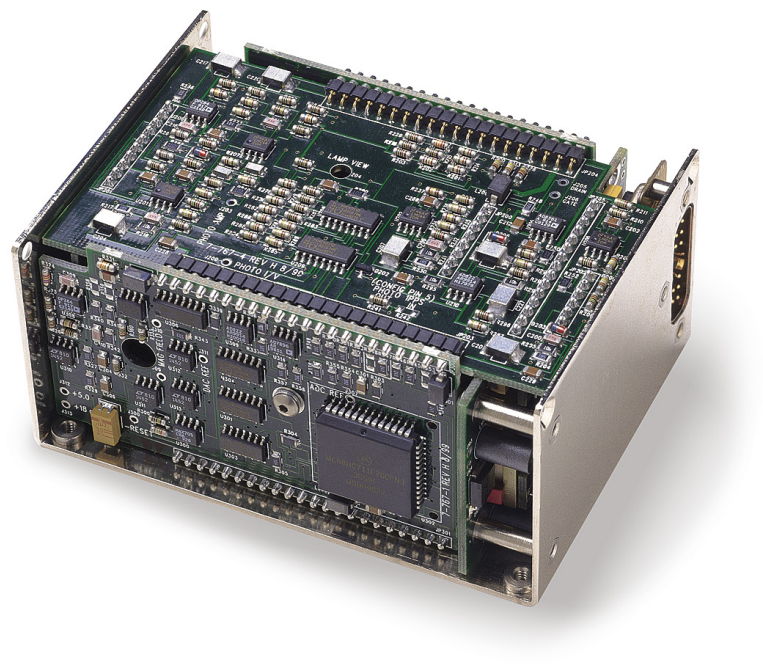

Assembled PRS10
 |
