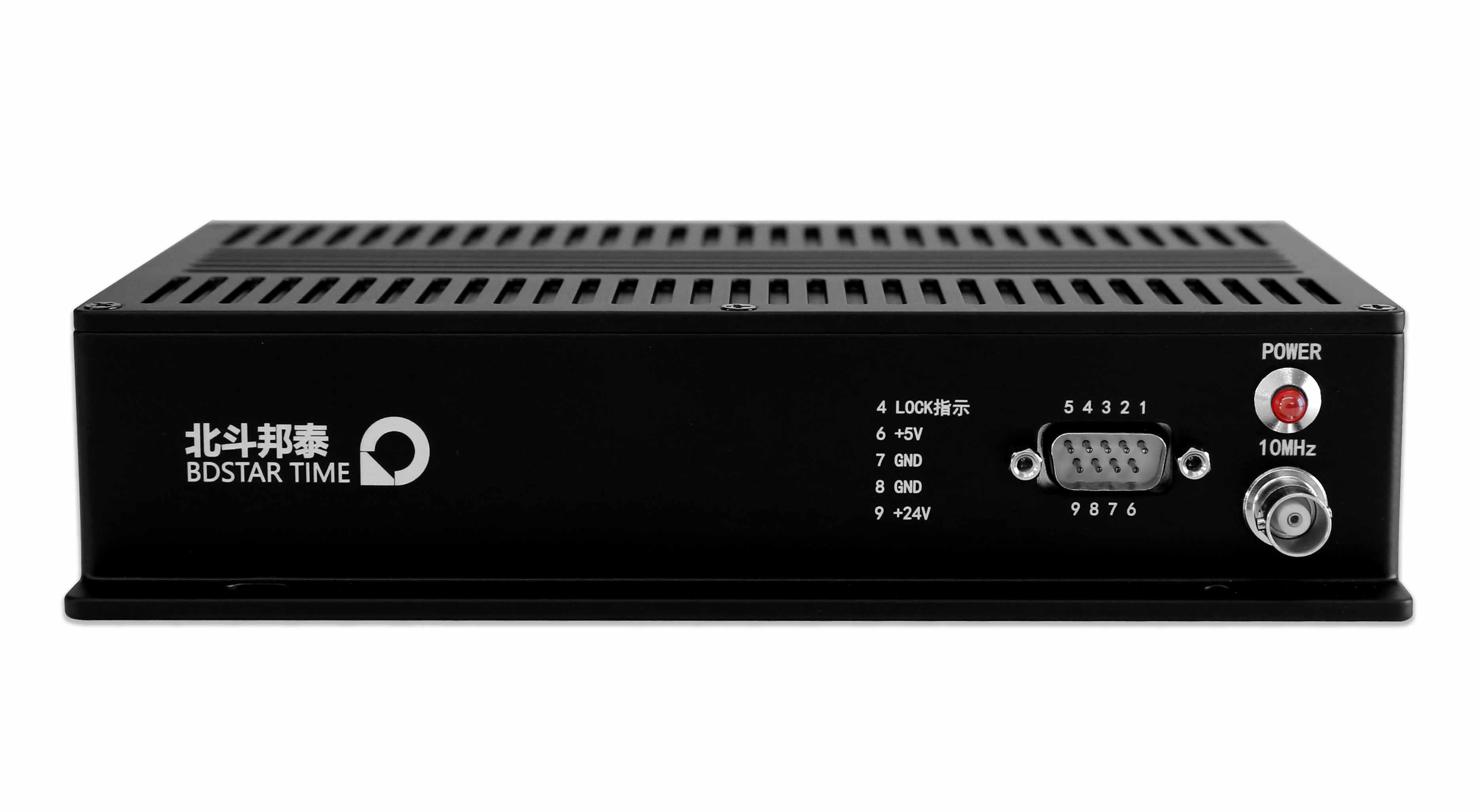

T700 銣原子頻率標準標準時間同步時鐘
T700 銣原子頻率標準 獲取報價
產品描述
T700-M 密封抗干擾結構設計，體積小易于集成。內置進口高性能銣原子振蕩器和北斗邦泰精密校頻技術，大大減少銣頻標固有漂移。設備具有低相噪、高瞬間穩定度、鎖定快、輸出接口豐富等特點，可廣泛應用于通信、計量、科研、校準實驗室的領域。
銣原子鐘由銣量子部分和壓控晶體振蕩器組成，壓控晶體振蕩器的頻率經過倍頻和頻率合成，送到量子系統與銣原子躍遷頻率進行比較。誤差信號送回到壓控晶體振蕩器，對其頻率進行調節，使其鎖定在銣原子特有的能級躍遷所對應的頻率上。銣原子頻標短期穩定度可達到10-12量級，準確度為±5×10-11。鎖定晶體振蕩器頻率為10MHz,經過分配放大器輸出三路，一路直接輸出10MHz正弦波，一路10MHz經分頻濾波輸出為5MHz正弦波。最后一路為1MHz輸出。
主要特點
● 高性能計量級頻率標準
● 便攜式結構設計
● 鎖定速度快、低相位噪聲、高穩定性
● 搭配一入四出分配放大器
● 選件支持秒脈沖外同步輸入

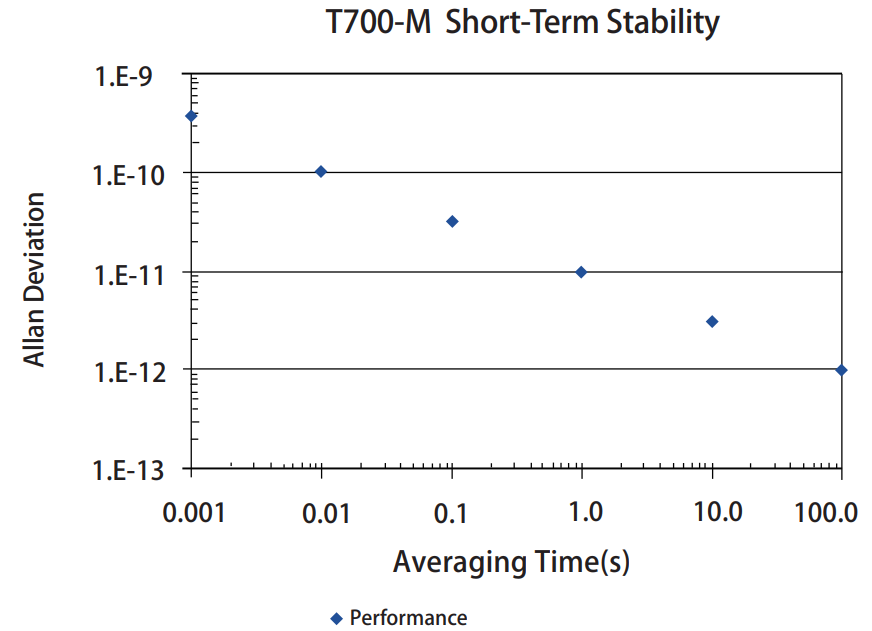

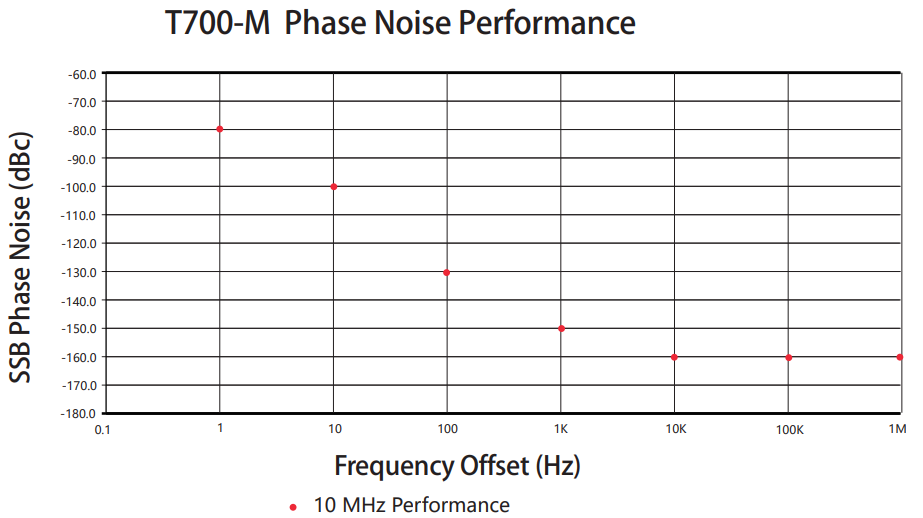

T700-M Phase Noise Performance T700-M Short-Term Stability |
技術指標輸出信號:
10MHz 1路，BNC接口
正弦波，12dBm±1dB，50Ω驅動
漂移：≤1E-12/日 ≤3E-11/月
開機特性：5E-10 （開機5分鐘）
穩定度：
＜6 E -10/1ms
＜1 E -10/10ms
＜6 E -11/100ms
＜1 E -11/1s
＜5 E -12/10s
＜1 E -12/100s
相位噪聲：
≤ -80dBc/Hz @1Hz
≤ -100dBc/Hz @10Hz
≤ -130dBc/Hz @100Hz
≤ -150dBc/Hz @1kHz
≤ -160dBc/Hz ≥10kHz
失真
諧波: ≤-50dBc
非諧波: ≤-100dBc
頻率重現性
＜5 E -11 (斷電24小時后)
內置頻率調節旋鈕:
前面板手動頻率微調（多圈電位器）
頻率調節靈敏度：（2~3）E-12/格
頻率調節最大范圍：±2 E -9
磁場靈敏度:
＜2 E -11/高斯(水平面或X.Y軸)
＜1 E -10/高斯(三維或Z軸)
指示燈:
電源狀態、鎖定狀態
物理及環境參數:
尺寸： 200mm×130mm×44mm
重量： <1.5Kg
電源： DC 24V 5V
工作溫度：-10℃―+50℃
存貯溫度：-30℃―+60℃
濕度： 95％無冷凝
功耗：≤15W（啟動時 ≤25W）
符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定
標準配置:
主機 1臺
1米電源線 1根
中文說明書 1本
1米信號線 1根
|
