產品描述
T200 GPS/北斗同步時鐘模塊融合多種模式的衛星導航體制的信號，同時可以選裝多個不同廠家的GPS/北斗雙模定位或授時模塊（最多三個）；采用合理的融合算法獲得比單一體制、單一定位模塊更好的時間、頻率性能。采用多個同頻相移頻率信號進行晶振的馴服，提高對晶振的控制精度。
提供良好的守時時頻信號，在無法正常接收衛星信號的時候，產生遞推的秒脈沖（1pps）和時間信號，以適應較短時間內信號丟失的情況。提供多種時間發布接口，滿足多種外部應用接口。
調頻和調相相結合的頻率和1pps產生技術：
1pps時間信息是GPS馴服晶振輸出10MHz信號經過10,000,000次分頻后得到1pps信號和GPS/北斗模塊產生的1pps的融合值，使得最終產生的1pps具有良好的短穩和長穩特性，采用調頻和調相相結合的技術來進行頻率的控制，保證頻率準確性的同時，保證頻率相位和1pps相位的一致性，這種特性特別適合于數字視頻廣播、CDMA等要求苛刻的領域。
標準時間同步時鐘GPS北斗同步時鐘 技術指標輸出信號:10MHz
1路，MMCX接口，正弦波，3.3V，TTL電平，50Ω
頻率準確度：<1E-12（GPS或北斗二代鎖定，24小時平均值）
保持精度：<8us（GPS和北斗二代都斷開，保持24小時內）
穩定度：
1s<5E-12
10s<1E-11
相位噪聲：
10 Hz <-123 dBc/Hz
100 Hz <-145 dBc/Hz
1 kHz <-150 dBc/Hz
10 kHz <-155 dBc/Hz
1PPS
1路，MMCX接口，3.3V，LVTTL電平，50Ω；
授時精度：15ns（RMS）GPS或北斗二代鎖定；
上升沿時間 <8ns；
占空比： 1：100（可指定）；
TOD信號
1路，TTL電平，NMEA-0183兼容北斗的協議格式及內容，，9600-N-8-1
GPS北斗接收機
頻率：GPS L1；BD2 B1
系統模式（可設置）：
單北斗定位模式
單GPS定位模式
GPS北斗混合定位模式
通道：32通道
首次定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s
授時精度優于<30ns(RMS)
定位精度：3m（RMS）
速度精度：0.1m/s
北斗同步時鐘模塊WEB 網管監控實時監控統狀態，包括 RAM、CPU 利用率及進程、CPU 平均負載、磁盤分區信息、系統正常工作時間、系統正在運行時間等；顯示系統信息，包括主機名稱、操作系統內核版本、內存、CPU 信息、系統定時任務等；實時監測網口傳輸速率，監測網絡連接，ARP 緩存表，網口帶寬顯示；可直接查詢最近登錄服務器的 IP 地址和登錄日期，及正在登錄賬戶信息。 |
重要特點
● 內置進口高性能雙槽恒溫晶振
● 利用GPS北斗自動校準晶振頻率
● 可靈活選配多種GNSS接收機
● 日平均準確度<1E-12
● GPS北斗丟失自動切換到守時模式
● 調頻和調相結合的頻率和1pps產生技術
● 同時具有優秀的長期穩定度和短期穩定度
● 保持精度（24小時）：<±6us
符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定   標準配置:
雙模時鐘模塊 1臺
30 CM MMCX---BNC大墻頭 轉接線 1套
30米BNC接頭GPS北斗天線及支架 1根
選件
支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC碼輸出。

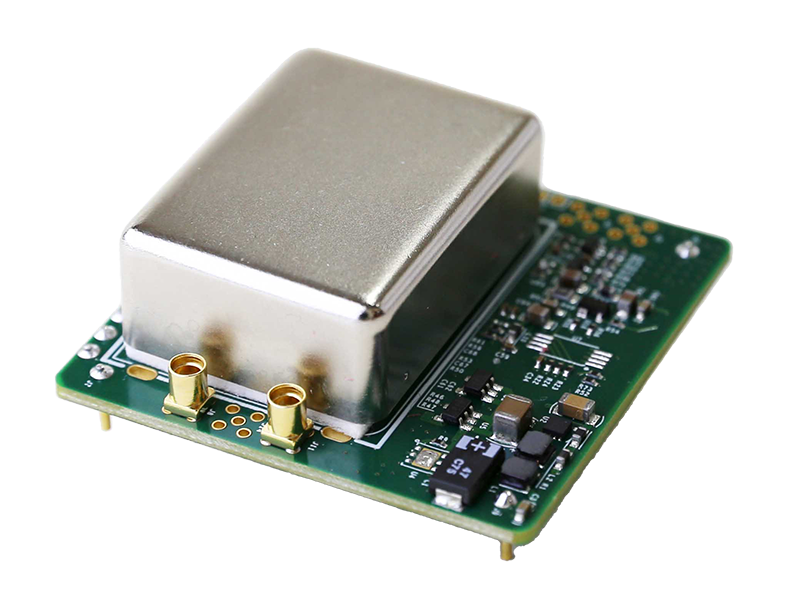

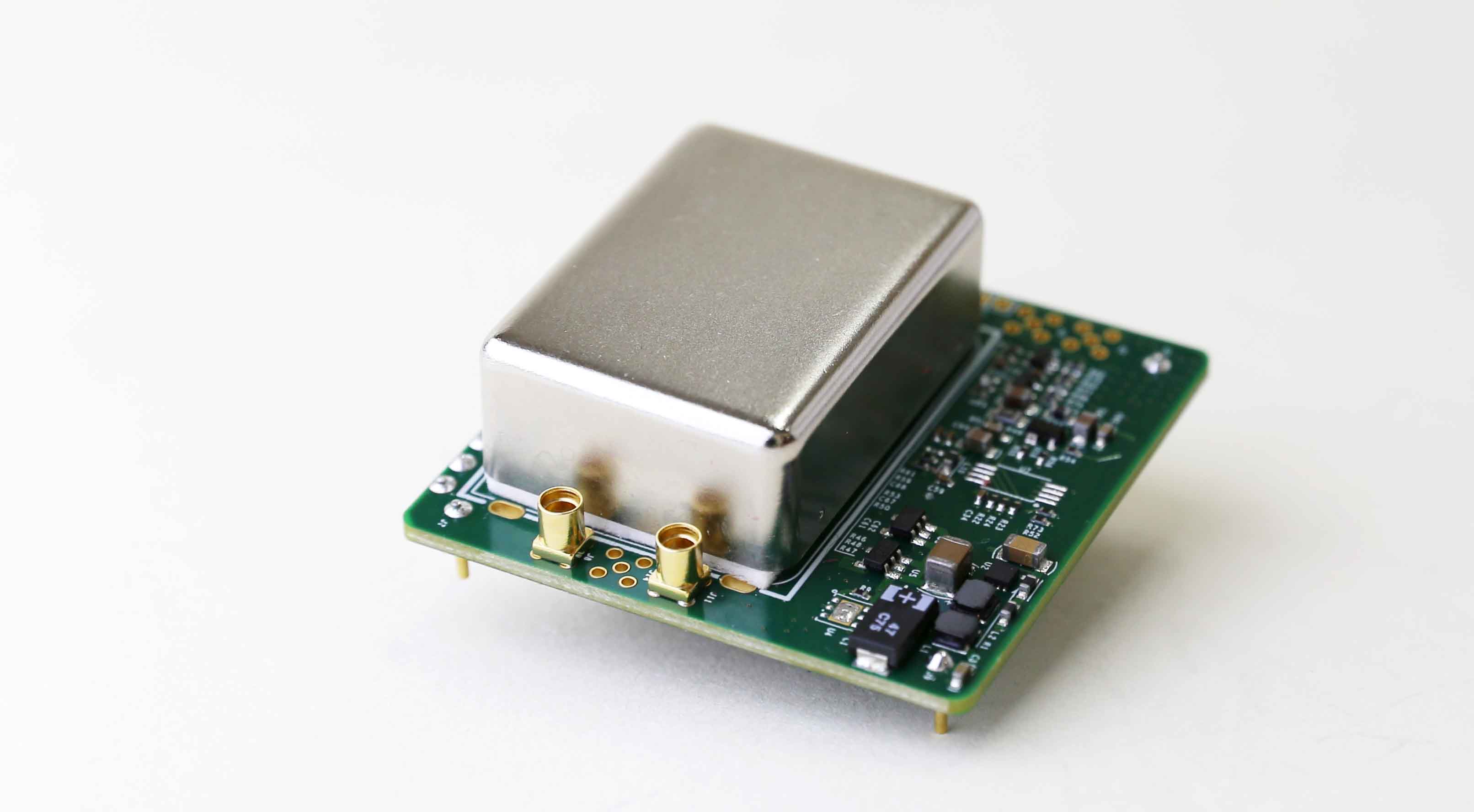

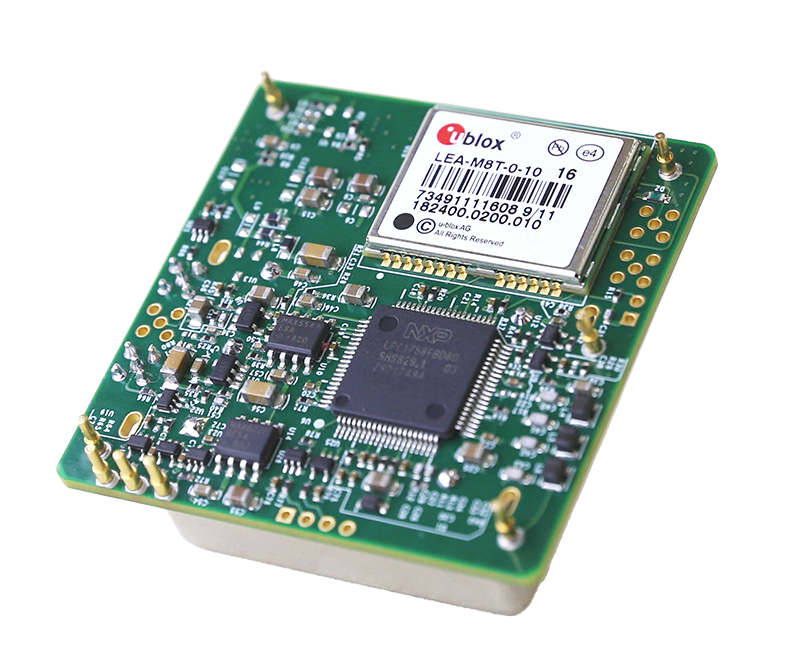

北斗同步時鐘模塊正面圖 北斗同步時鐘模塊反面圖 物理及環境參數:
電源： 12VDC
工作溫度：-40℃～+70℃
存貯溫度：-55℃～+85℃
濕度： 95％無冷凝
功耗： 啟動<5W, 工作<2W
|
