產品描述

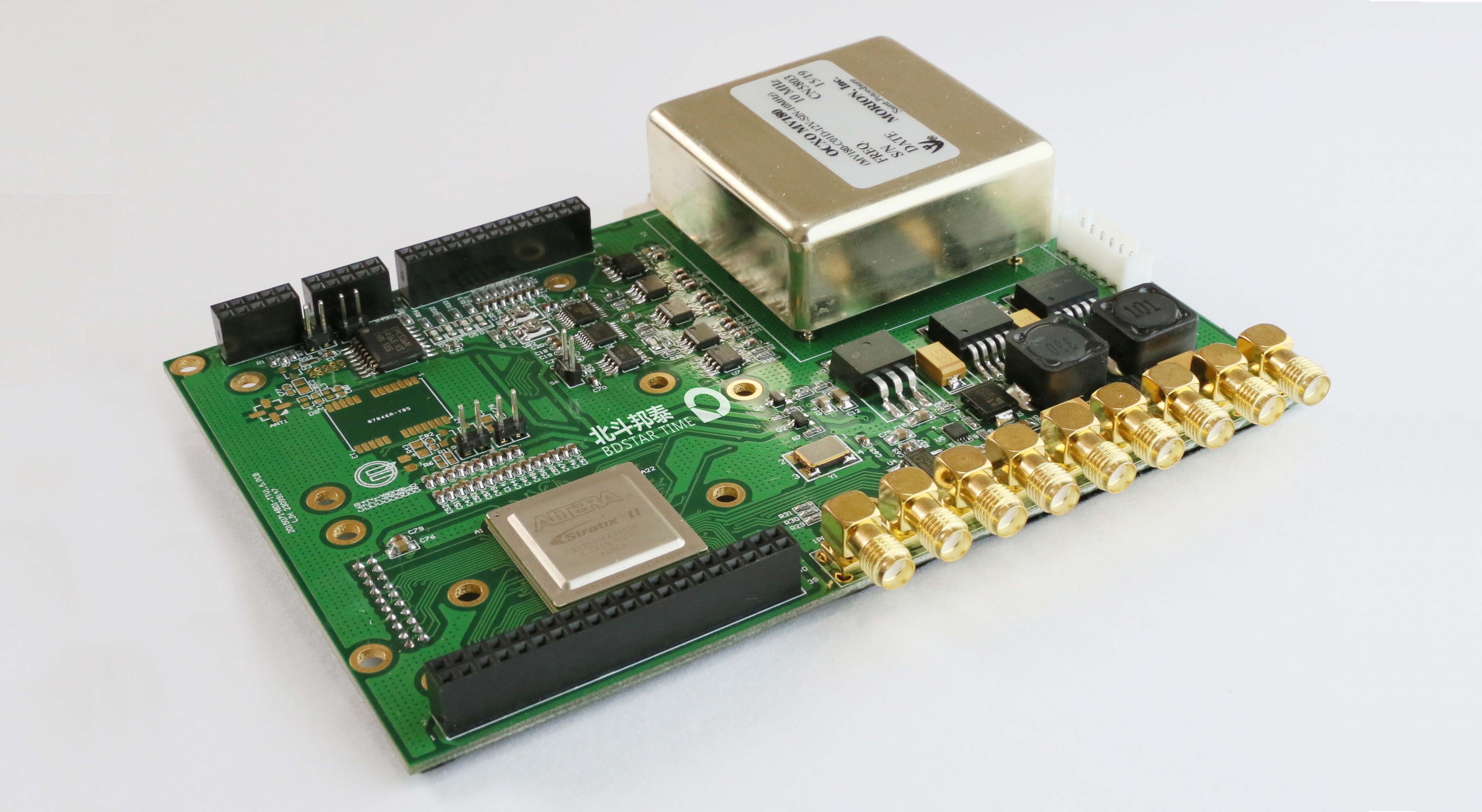

T200 GPS北斗雙模恒溫晶振同步時鐘模塊是一款高集成度的GPS/北斗雙模馴服恒溫晶振時間同步服務器同步時鐘模塊，該模塊集成了俄羅斯進口雙槽恒溫晶振OCXO和高精度授時型GPS/北斗雙模 OEM板,采用大規模高速FPGA集成電路作為主處理芯片，內部處理時鐘頻率達到320MHz，和高速AD、DA芯片和基于鎖相環的高精度時頻控制算法，產生并發送精確穩定的時間和頻率信號（10MHz、1PPS、TOD）。
頻率輸出日平均準確度<1E-12，實時準確度可以達到2E-10，守時精度優于1us/小時。便于集成于發射機、各種儀器儀、DVB、DAB、CMMB、DTMB、Wimax、CDMA等系統對時間頻率要求苛刻的領域，為系統提供高精度的時間和頻率參考信號。
T200 GPS北斗雙模恒溫晶振同步時鐘模塊融合多種模式的衛星導航體制的信號，同時可以選裝多個不同廠家的GPS/北斗雙模定位或授時模塊（最多三個）；采用合理的融合算法獲得比單一體制、單一定位模塊更好的時間、頻率性能。采用多個同頻相移頻率信號進行晶振的馴服，提高對晶振的控制精度。提供良好的守時時頻信號，在無法正常接收衛星信號的時候，產生遞推的秒脈沖（1pps）和時間信號，以適應較短時間內信號丟失的情況。提供多種時間發布接口，滿足多種外部應用接口。
調頻和調相相結合的頻率和1pps產生技術：
1pps時間信息是GPS馴服晶振輸出10MHz信號經過10,000,000次分頻后得到1pps信號和GPS/北斗模塊產生的1pps的融合值，使得最終產生的1pps具有良好的短穩和長穩特性，采用調頻和調相相結合的技術來進行頻率的控制，保證頻率準確性的同時，保證頻率相位和1pps相位的一致性，這種特性特別適合于數字視頻廣播、CDMA等要求苛刻的領域。
技術指標
|
重要特點
● 內置進口高性能雙槽恒溫晶振
● 利用GPS北斗自動校準晶振頻率
● 可靈活選配多種GNSS接收機
● 日平均準確度<1E-12
● GPS北斗丟失自動切換到守時模式
● 調頻和調相結合的頻率和1pps產生技術
● 通訊物聯網
● 數字電視/廣播網
● 3G/4G/LTE
● 航空航天
● 國防軍工
● 電力通訊
● 同時具有優秀的長期穩定度和短期穩定度
物理及環境參數:
● 尺寸：146X 102 X 40 mm
● 重量：500g
● 電源： 15~22V DC
● 工作溫度：-10℃～+50℃
● 存貯溫度：-25℃～+85℃
● 濕度： 95％無冷凝
● 功耗： 啟動<20W, 工作<8W
● 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定
● 標準配置:
● 雙模時鐘模塊 1臺
● 30 CM SMA---BNC大墻頭 轉接線 1套
● 30米BNC接頭GPS北斗天線及支架 1根
選件
● 支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC碼輸出。
|
