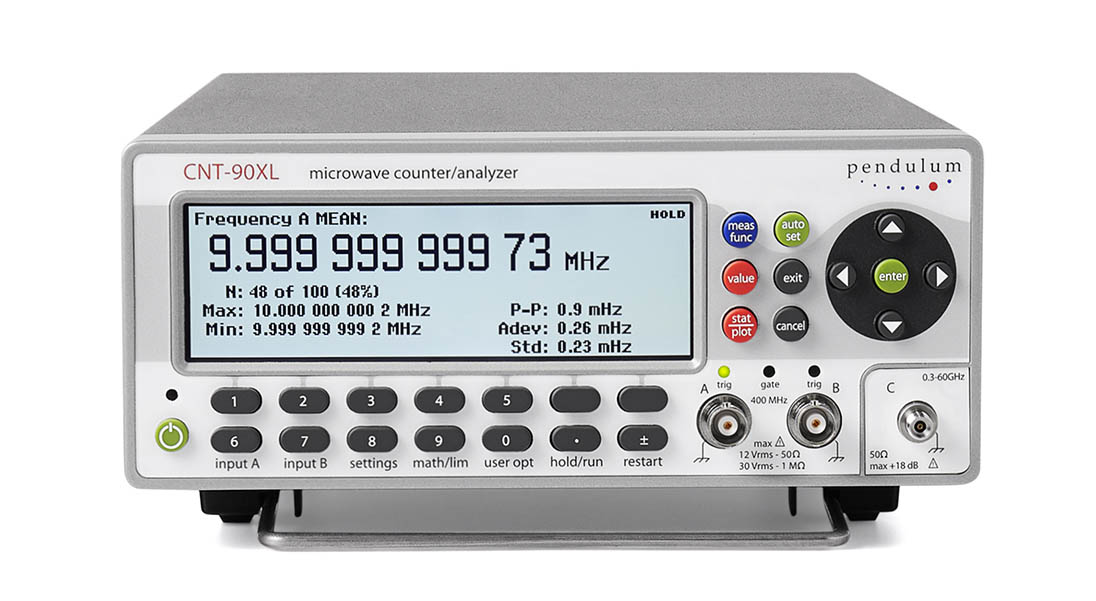

CNT-90XL 技術指標：

測量功能

頻率A，B，C
范圍：
     輸入 A，B： 0.002Hz ~ 400MHz
     輸入C： 300MHz 到27，40，46 或60GHz
分辨率： 12 位數字，1s 測量時間
采集C
     輸入C： 自動或手動
     采集時間： 在自動方式下為25ms（典型值）
輔助參數：
     輸入A，B： Vmax，Vmin ,Vp-p
     輸入C： 功率C（單位為dBm 或者W）

脈沖串頻率A，B ，C
在沒有外部控制信號并擁有可選擇的起始待命延遲的情況下，重復脈沖串信號的載波頻率和脈沖重復頻率（PRF）均可以被測量。
功能： 短脈沖串中的頻率（Hz）
          PRF（Hz）
范圍：
     輸入A，B： 0.002Hz ~ 400MHz。
     輸入C： 300MHz 到27，40，46 或60GHz
采集C： 手動
短脈沖串的最小持續時間（通道A 和B）：
     最低為40ns（高于160MHz 時為80ns）
短脈沖串的最少脈沖數：
輸入 A 或B： 3（高于160MHz 時為6）
PRF 范圍： 0.5Hz 到1MHz
起動延遲： 10ns ~ 2s，10ns 分辨率
輔助參數： PRF

周期A，B(單次或取平均)，C（取平均）
模式： 單次模式，取平均模式
范圍：
     輸入A，B： 3.3ns ~ 1000s
     輸入C： 3.3ns ~ 37,25,22 或者17ps
分辨率： 100ps（單次）；12 位/秒（取平均）
采集C
     輸入C： 自動或手動（手動輸入?yún)⒖碱l率誤差在±40MHz 以內）
     采集時間： 在自動方式下為25ms（典型值）
輔助參數：
     輸入A，B： Vmax，Vmin ,Vp-p
     輸入C： 功率C（單位為dBm 或者W）

比值A(chǔ)/B，B/A，C/A，C/B
范圍： （10−9 ）到1011
輸入頻率：
     輸入 A，B： 0.1Hz 到400MHz
     輸入C： 300MHz 到27，40，46 或60GHz
輔助參數： 頻率1 和頻率2

時間間隔A-B，B-A，A-A，B-B
范圍：
     正常計算： 0ns ~ +106 s
     靈巧計算： −106 ~ +106 s
分辨率： 100ps（單次）
最小脈沖寬度： 1.6ns
頻率范圍： 直到160MHz
靈巧計算： 用來確定符號的靈巧時間間隔測量（A 在B 之前或者A 在B 之后）

正脈沖寬度和負脈沖寬度A，B
范圍： 2.3ns ~ 106 s
最小脈沖寬度： 2.3ns
輔助參數： Vmax，Vmin ,Vp-p

上升和下降時間A，B
范圍： 1.5ns ~ 106 s
觸發電平： 信號幅度的10%和90%
最小脈沖寬度： 1.6ns
輔助參數： 轉換速率，Vmax，Vmin

正占空因數和負占空因數A，B
范圍： 0.000001 ~ 0.999999
頻率范圍： 0.1Hz ~ 300MHz
輔助參數： 周期，脈沖寬度

A 相對于B 的相位，B 相對于A 的相位
范圍： -180 度 ~ +360 度
分辨率： 單次周期：10KHz 以下為0.001 度，高于10MHz 時下降到1 度。分辨率可以通過取平均（統計方法）來加以改善。
頻率范圍： 直到160MHz
輔助參數： 頻率A，Va/Vb（dB）

Vmax, Vmin, Vp-p A, B
范圍: -50V ~ +50V, -5V ~ +5V
范圍是受到最大安全輸入電壓技術指標的限制的。（參見輸入A，B 技術指標）
頻率范圍： DC，1Hz ~ 300MHz
模式： Vmax，Vmin ,Vp-p
分辨率： 3mV
不確定度（5V 量程，標準狀況下）：
     DC，1Hz ~ 1kHz: 1%+15 mV
     1KHz ~ 20MHz: 3%+15 mV
     20 ~ 100MHz: 10%+15 mV
     100 ~ 300MHz: 30%+15 mV
輔助參數： Vmax，Vmin ,Vp-p

時間標記A，B
輸入A 或B 上的原始時間標記數據連同脈沖計數可以通過GPIB 或USB 存取。
最大采樣速率： 參見GPIB 技術指標
最大頻率： 160MHz
時間標記分辨率： 100ps

功率 C

范圍：
     功率： -35dBm ~ +10dBm
     頻率： 300MHz 到27，40，46 或60GHz
顯示單位： dBm（默認設置單位）或W
分辨率： 0.01dBm，100ms 測量時間
精度（典型值）：
     ＜1dBm 到27GHz
     ＜2dBm 到40GHz
     ＜3dBm 到60GHz
采集： 自動或手動（手動輸入?yún)⒖碱l率誤差在±40MHz 以內）
采集時間： 在自動方式下為20~30ms（典型值）
輔助參數： 頻率C

輸入與輸出技術指標

輸入A 和B

頻率范圍：
     直流耦合 DC ~ 400MHz
     交流耦合 10Hz ~ 400MHz
阻抗： 1MΩ // 20pF 或50Ω（VSWR≤2：1）
觸發沿： 正向或者負向
最大通道定時差別： 500ps
靈敏度：
     DC ~ 200MHz: 15 mVrms
     200 ~ 400MHz: 25 mVrms
衰減： ×1，×10
動態范圍（×1）： 在±5V 窗口內為30mVp-p ~ 10Vp-p
觸發電平： 在顯示器上讀出
     分辨率： 3 mV
     不確定度（×1）: ±（15 mV+觸發電平的1%）
     自動（AUTO）觸發電平：觸發電平自動設定到輸入信號幅度的50%處（上升/下降時間測量時設定在輸入信號幅度的10%和90%處）
自動（AUTO）滯后：
     時間： 最小滯后窗口（滯后補償）
     頻率： 輸入信號幅度的1/3
模擬降噪濾波器： 額定100KHz , RC 型
數字低通濾波器： 1Hz ~ 50MHz 截止頻率
最大安全電壓：
     1 MΩ： 440Hz 以下為350V（DC+ACpk）,在1 MHz 處下降到12Vrms（×1）
     50Ω： 12Vrms
連接器： BNC

輸入C

頻率范圍： 400MHz 到27，40，46 或60GHz，輸入頻率范圍取決于儀器型號
工作輸入電壓范圍：
     0.4 ~ 18GHz: -33 ~ +13dBm
     18 ~ 20GHz: -29 ~ +13dBm
     20 ~ 27GHz： -27 ~ +13dBm
     27 ~ 40GHz： -23 ~ +13dBm
     40 ~ 46GHz： -17 ~ +13dBm
     46 ~ 60GHz： -15 ~ +10dBm
阻抗： 50Ω 標稱值 交流耦合
VSWR（駐波比）：
     0.4 ~ 27GHz： ＜2.0：1（典型值）
     27 ~ 46GHz： ＜2.5：1（典型值）
     46 ~ 60GHz： ＜3.0：1（典型值）
調頻（FM）容差：
     手動采集： 50MHz p-p；頻率C＞3.5GHz
                30MHz p-p；頻率C＜3.5GHz
     自動采集： 20MHz p-p；適用于任何輸入頻率C 并且調制頻率＞0.1MHz
調幅（AM）容差： 任意調制指數（最小信號必須處于靈敏度范圍之內）
自動幅度鑒別： 在30MHz 以內的2 個信號之間的隔離度為10dB，其他情況下為20dB
最大安全電壓： +27dBm（27，40，46GHz 型號）
               +25dBm（60GHz 型號）
過載顯示： 當輸入C 功率＞+10dBm 時，過載（Overload）顯示點亮

連接器：

     27GHz： SMA
     40 和46GHz： 2.92mm 火花塞式陰頭
     60GHz： 2.4 mm火花塞式陰頭
            （所有連接器均可現場更換）
