PNT11 高精度組合導航授時設備
導航授時設備

產品描述

PNT11是滿足軍用高可靠性要求的定位、導航和授時（PNT)系統設備，系統融合了全球衛星導航系統、慣性測量單元和精密振蕩器，結合GNSS抗干擾和防欺騙算法，可在GNSS信號減弱、干擾或欺騙威脅的環境中提供可靠、精確的PNT信息，其緊湊的1U尺寸、高強度的結構設計和豐富的時間頻率接口，使PNT11成為動態環境下軍事應用的理想選擇。

設備采用全GNSS并發接收、精密時鐘馴服算法和本地時鐘組合，可提供靈活卓越的性能，從容應對各種復雜戰時環境。適應各種精密振蕩器，以保持頻率及長時間GNSS信號中斷時的時間精度。內置抗干擾和防欺騙算法軟件包，用于檢測無意干擾和惡意攻擊等異常GNSS信號。如檢測到GNSS信號異常，系統自動切換到保持模式并自動告警。獨特的嵌入式硬件設計、可靈活擴展多種信號輸出，同時支持導航、定位信息、NTP、PTP、TOD、10MHz、1PPS、IRIG-B等功能，可應用于藍軍跟蹤、車輛導航、移動衛星通信、集群通信、機器人技術、機載雷達光電平臺、飛行分析、戰術無人機導航等領域。

高適應性

● 全GNSS接收(支持北斗B3選件）

● 高精度振蕩器

● 適用機載、地面和海上應用

● 符合GJB150A-2009軍用設備環境試驗

● 符合GJB1150 電子對抗設備電氣裝配要求

● 支持PTP+NTP協議，無需額外硬件支持

● 先進的抗干擾和欺騙檢測算法

● 與外部IMU兼容

● 支持1PPS+串口,IRIG-B,并口,GPIO和PTP輸入

● 結構設計兼容單電源、冗余電源或直流電源供電

● 工作溫度-40℃～+60℃，震動 6g@~2000Hz

網絡協議:

NTP v2,v3,v4；Conforms with RFC5905

SNTP v3,v4: Conforms with RFC9505

PTPv2(telecom profile,hybrid mode)

滿足標準

ITU-T G.8261, G.8265, G.8275

ITU-T G.8273 T-GM, T-BC and T-TSC

ITU-T G.8262 (SyncE) EEC Options 1 & 2

ITU-T G.812 Type III, IV

ITU-T G.813 Option 1

Telcordia GR1244, GR253 (Stratum 3/3E)

服務器性能:

PTP:主從同步精度10ns，用戶終端同步精度100ns(通用網卡）

NTP:用戶終端同步精度：100μs

支持256 PTP單播客戶端，多播客戶端不限數量

NTP請求量：2000次/秒

可連接另一臺時鐘服務器，構成2級時鐘

厘米級定位精度雙天線 GNSS 接收機:

位置基于220通道的Maxwell 6芯片：

– GPS： L1 C/A, L2E, L2C, L5

– GLONASS： L1 C/A, L1 P, L2 C/A , L2 P

– SBAS： L1 C/A, L5

– GIOVE-A： L1 BOC, E5A, E5B, E5AltBOC

矢量基于第二個220通道的Maxwell 6芯片：

– GPS: Simultaneous L1 C/A, L2E, L2C

– GLONASS: Simultaneous L1 C/A, L1 P, L2 C/A, L2 P

– 波特率可達460,800

1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 & 50 Hz 定位輸出（取決于安裝選項）

高達50 Hz的原始測量&位置輸出：

參考輸出 . . . . . . . . . . . . . . . . . .. . ..CMR, CMR+, RTCM 2.1, 2.2, 2.3, 3.0 , 3.1

導航輸出 . . . . . . . . . . . . . . . . . . . . . ASCII: NMEA-0183 GSV, AVR, RMC, HDT,VGK,VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT,PJK, BPQ, GLL, GRS, GBS and Binary: Trimble GSOF

授時精度：20ns

首次定位時間 (TTFF)

冷啟動 . . . .. . . . . . . . . . . . . .. . . . . . . . <45 seconds

溫啟動. . . . . . . . . . . . . . . . . .. . . . . . . . <30 seconds

重捕獲 . . . . . . . . . . . . . . . . . . . . . . . . . < 2 seconds 速度精度

水平 . . . . . . . . . . . . . . . . . . . . . . . . . . 0.007 m/sec

垂直 . . . . . . .. . . . . . . . . . . . . . . . . . . . 0.020 m/sec

加速度 . . . . . . . . . . . . . . . . . . . . . . . . . 11 g

最大應用限制

速度. . . .. . . . . . . . . . . . . . . . . . . . . . . . 515 m/sec

高度 . . . .. . . .. . . . . . . . . . . . . . . . . . . . 18,000 m

高精度

● 高精度定向，2m基線<0.09度、10米基線<0.05度

● 最大更新率50Hz

● 厘米級定位精度

● 高精度測速，0.007m/秒

● 1PPS與UTC偏差優于10納秒

● 內置高性能時鐘，(恒溫晶振,24小時8μs / 銣鐘,24小時200ns)

● 日平均準確度<5E-13

● PTP:主從同步精度10ns

● NTP:用戶終端同步精度：100μs

靈活性

● 輸出各種模擬和數字時間頻率信號

● 可定義輸入和輸出

● 直觀的網管界面，便于用戶操作控制管理

● 支持多種定制選件

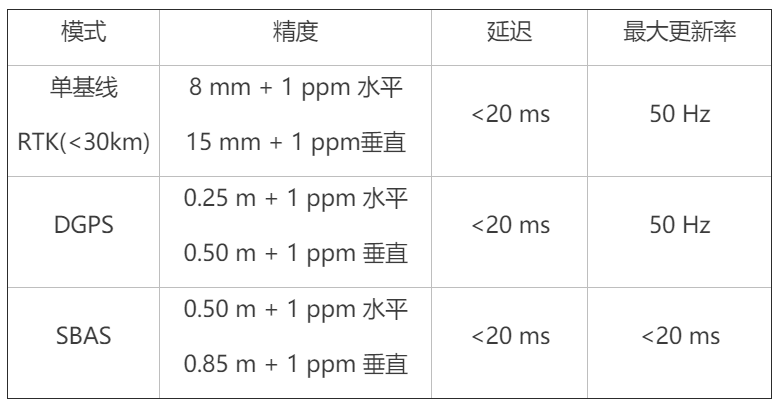

位置精度：

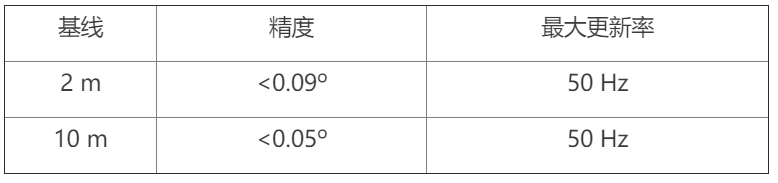

航向精度：

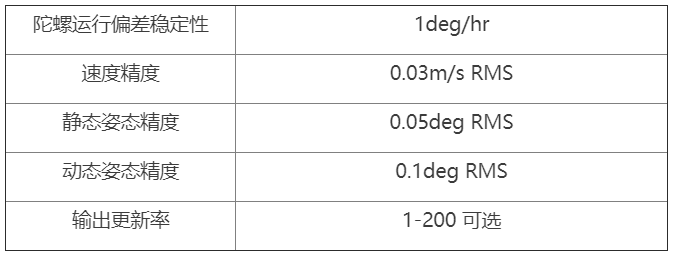

導航精度：

VFD高亮度液晶屏

顯示衛星收星狀態、時間、衛星個數、經緯度、高度、

各網卡IP、系統工作狀態

三色指示燈

指示參考源是否可用、時鐘服務是否啟動、衛星是否鎖定等

NTP網口：RJ-45，6路，10/100/1000M自適應以太網接口

Console： RJ-45，1路，RS232電平，NTP控制接口

USB：1路，備份、恢復、升級功能

后面板:

主天線入：TNC，1路，GNSS，輸出5V DC

從天線入：TNC，1路，GNSS，輸出5V DC

10MHz輸出：TNC,1路，正弦波，阻抗：50Ω

1PPS輸出：TNC,1路，TTL 電平阻抗：50Ω

1PPS輸出：航插，3路，RS422電平

IRIG-B(DC)輸出：航插，6路，RS422電平

PTP網口：航插，2路光電二選一口：SFP、RJ45

NTP網口：航插，1路，10/100/1000M自適應以太網接口

信息：航插,1路，RS232電平，時間、位置信息

物理及環境參數:

尺寸：1U機箱440×44.5×364mm

重量：3 Kg

電源：航插，Opt-P2路冗余)，220V±20% 47Hz～63Hz

工作溫度：-10℃～+55℃（主機）-40℃～+75℃（天線）

存貯溫度：-45℃～+85℃

濕度：95％無冷凝

功耗：50W

PTP客戶端

支持通用X86平臺和ARM平臺，支持Linux操作系統及

國產化麒麟操作系統。

網絡時間同步統一監視軟件

提供時鐘服務器和客戶端的授時狀態監控，可以監控

時鐘服務器和授時客戶端的同步和時間偏差情況，對

衛星失鎖、電源故障、服務器不同步、客戶端偏差超限、

同步狀態切換給出告警和日志信息?？赏ㄟ^(guò)snmp、

syslog，email等協議告警。

標準配置

主機 1臺

50米電纜高靈敏度授時天線 2個

安裝支架 2套

1米電源線 1根

1.5米控制線 1根

3米網線1根

中文說明書 1本

光盤 1張（說明書、PTP客戶端配置、NTP 客戶端時間同步軟件、SNTP授時軟件、網絡時間同步統一監控軟件、

windows/Unix/Linux/AIX/Solaris等系統同步參考概要）
