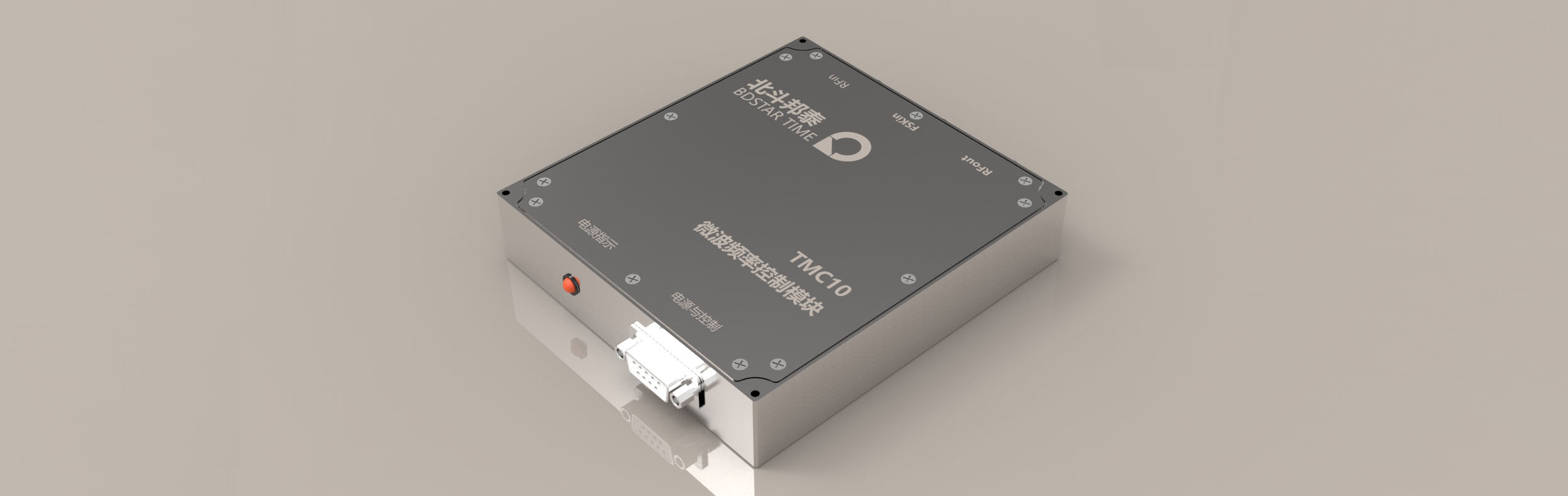

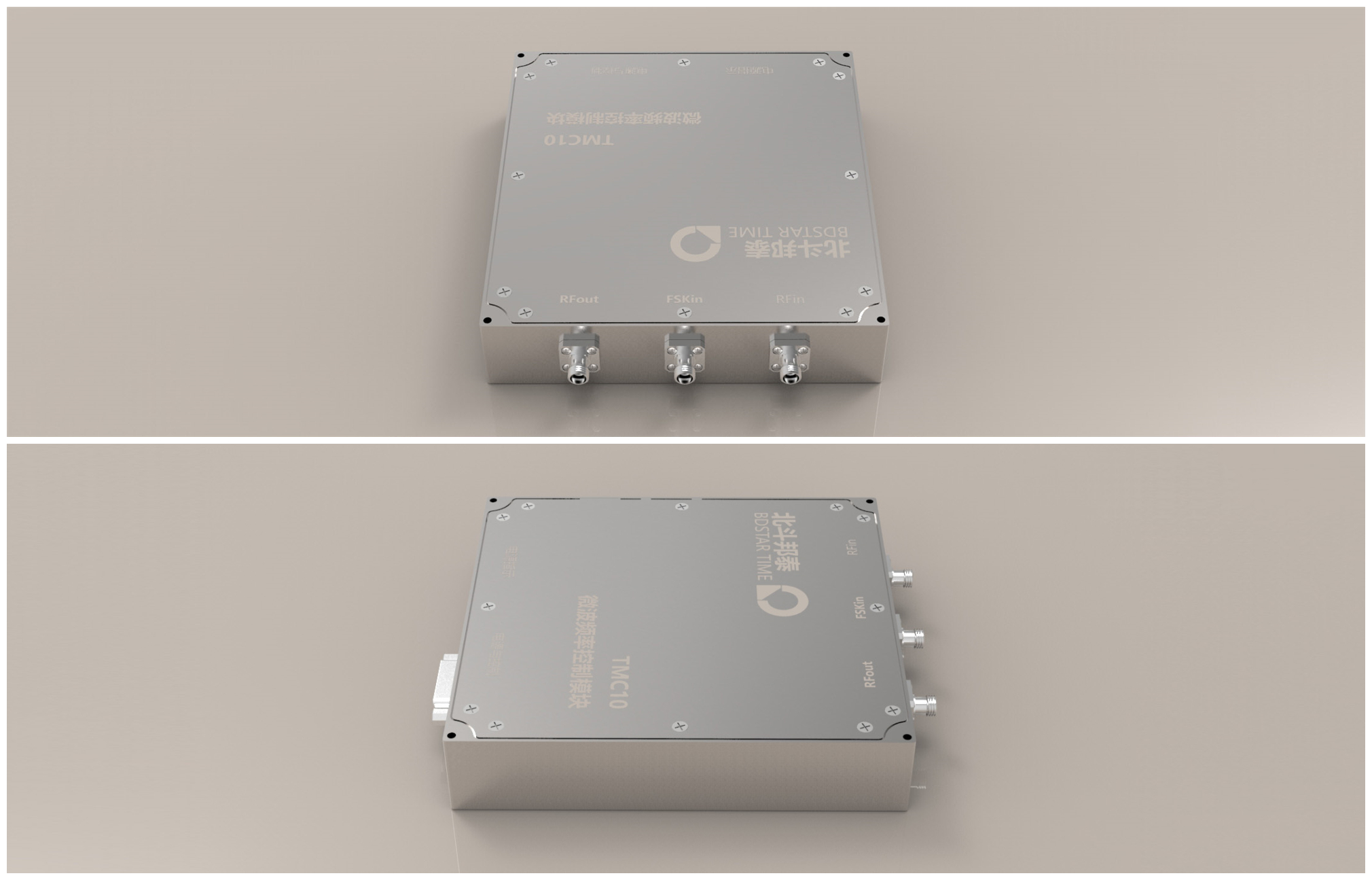

TMC10 微波頻率控制模塊

概述

TMC10微波頻率控制模塊具有掃描功能，F(xiàn)SK調制功能及串口控制功能，內部由外參考10MHz倍頻得到的100MHz信號加一個輸出接口，共外部使用，且該輸出的100MHz信號與內部使用的100MHz信號，隔離度大于等于90dB。模塊具有功率控制端口，由用戶能夠給功率增加不大于100Hz的調制信號。具有手動調整頻偏功能，調整范圍中心頻率—4Hz到中心頻率+4Hz，步進0.9mHz，通過串口設定。

重要特點

>低相位噪聲附加，低穩定度惡化
>FSK調制串口控制功能
>高穩定度和高分辨率

技術指標

技術指標項目		規格	備注
輸入信號
輸入?yún)⒖夹盘?hào)	1 頻率	10MHz
	2 電平	>+5dBm
	3 阻抗	50Ω
輸入調制信號	1 頻率	1Hz~1kHz	步進1Hz
	2 信號形式	CMOS電平方波（0: 0V; 1: 3.3V）
	3 調制形式	FSK
輸出信號及功能
輸出信號 電特性	1.頻率	中心頻率9192.63177MHz
	2.頻率準確度	與輸入?yún)⒖夹盘?hào)一致
	3.路數	1路
	4.輸出功率	-15dBm~+3dBm，步進0.1dBm
	5.功率穩定性	0.3dB/12h	分別測試輸出功率為-9dBm，-6dBm，-3dBm，0dBm，+3dBm處的功率
	6.阻抗	50Ω	設計保證
	7.相位噪聲	1Hz：≤-45dBc/Hz； 10Hz：≤-70dBc/Hz； 100Hz：≤-85dBc/Hz； 1kHz：≤-90dBc/Hz； 10kHz：≤-100dBc/Hz； 100kHz：≤-100dBc/Hz；	10MHz輸入信號相噪為 1Hz：-108dBc/Hz、 10Hz：-137dBc/Hz、 100Hz：-157dBc/Hz、 1kHz：-161dBc/Hz、 10kHz：-162dBc/Hz的前提下
	8.頻譜純度	諧波抑制：-40dBc
	8.頻譜純度	雜波抑制：<-60dBc，130kHz以內；-40 dBc，130kHz以外
掃描功能及	1.掃頻范圍	以頻率9192.63177MHz為中心 ±250kHz范圍可調，頻率分辨率. ≤0.9mHz，步進可調1Hz—1KHz，步進調節分辨率1Hz
掃描功能及	2.駐留時間	1~10ms范圍可調，精度1ms，步進 1ms
調制功能	具備FSK調制功能
調制功能	頻率跳變時間	≤300ns
串口控制功能	RS232串口設定微波信號源輸出中心頻率、功率、開啟/關閉調制、設定調制方式（三角波掃描或FSK調制），設置調制深度等）		串口命令具體內容及格式后續由甲方提供
其他功能	1. 內部由外參考10MHz倍頻得到的100MHz信號加一個輸出接口，共外部使用，且該輸出的100MHz信號與內部使用的100MHz信號，隔離度大于等于90dB。 2. 預留一個功率控制端口，由甲方能夠給功率增加不大于100Hz的調制信號，請說明該端口的電特性，如電壓、電流等參數 3.手動調整頻偏功能：調整范圍中心頻率—4Hz到中心頻率+4Hz，步進0.9mHz，通過串口設定。
電源和功耗	+12V≤1.8A，-12V≤400mA
工作溫度	0℃~60℃
存儲溫度	-10℃~+70℃
接口要求及外形尺寸
低頻接口	電源和程序接口J30J-9ZKPXSI	1.+12V;2.-12V地；標識為“電源”
低頻接口	控制接口DB9;XS2	2.模塊串口發；3.模塊串口收；5.GND。其余懸空，標識為“控制”
高頻接口	SMA-Female XS3-XS5	參考輸入標識為“REF”，信號輸出端標識為“OUT”，調制信號輸入端標識為“調制”
控制接口	RS232 波特率115200；
外形尺寸	150mmX120mmX80mm
元器件要求	元器件采用工業級及以上
質量等級	工業級
執行標準	SJ-20527A-2003《微波組件總規范》
試驗檢驗條件	高溫工作4小時，工作正常；低溫工作2小時，工作正常；常溫狀態下測試指標。
