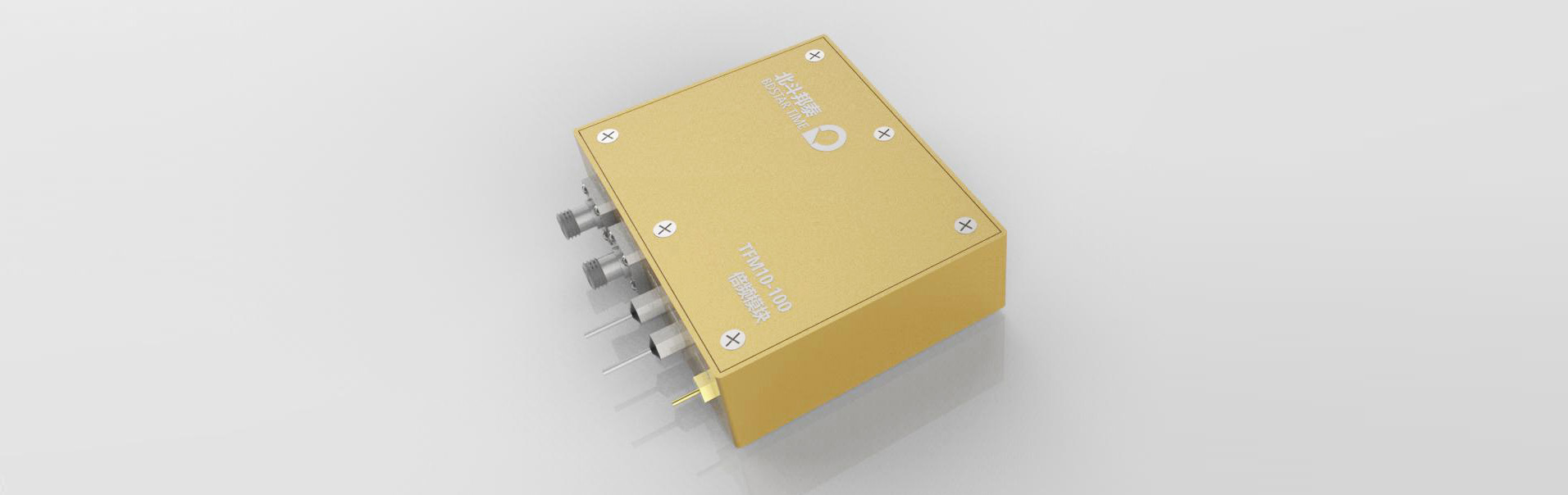

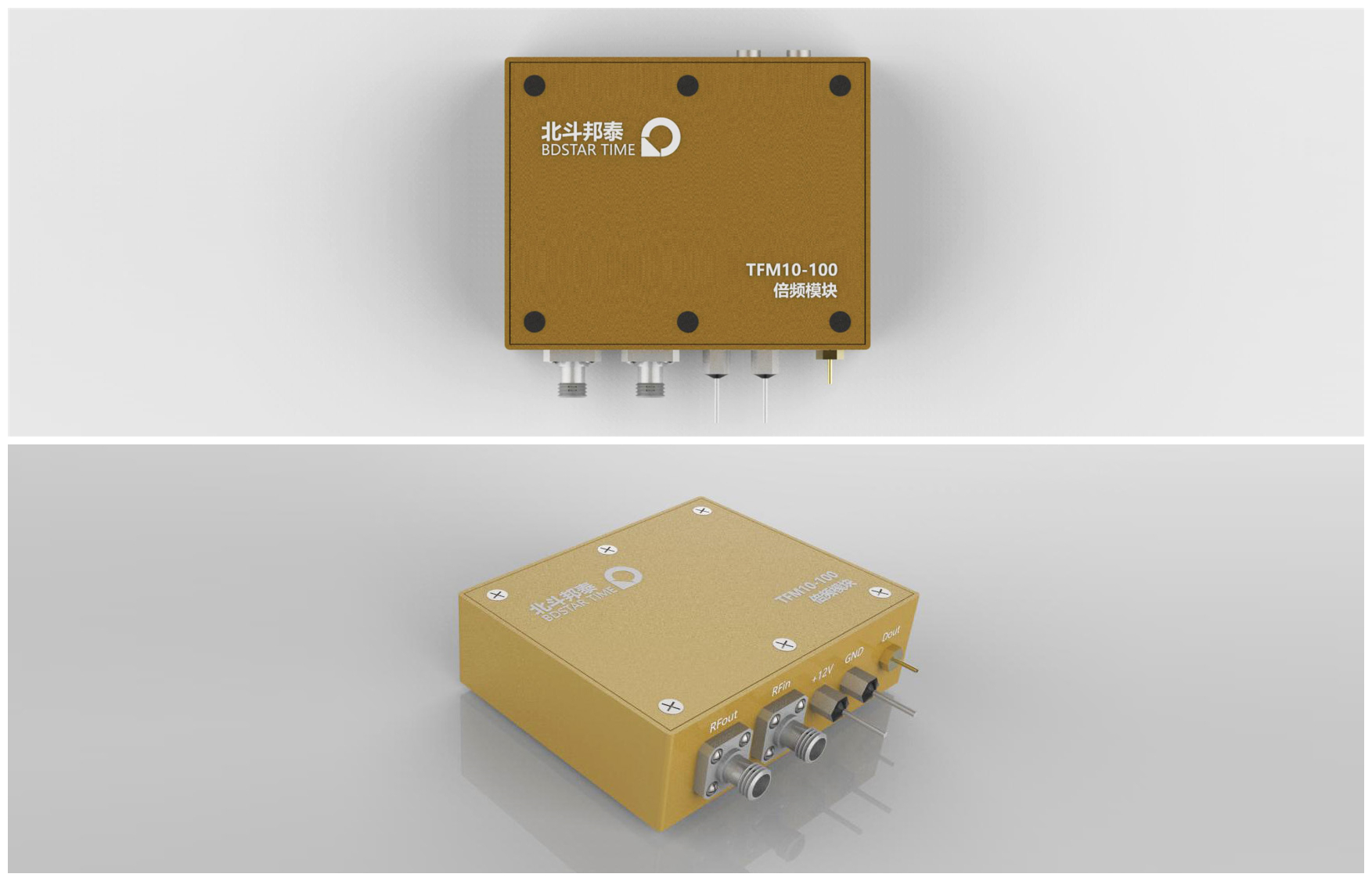

TFM10-100 倍頻模塊

概述

TFM10-100是一款x2有源倍頻器，采用低相噪處理技術，封裝在小型密封模塊中，由5~10dBm信號驅動時，該倍頻器在100MHz提供13dBm典型輸出功率。輸出信號具有超低相位噪聲、超高頻率穩定度等特點，非常適合電子通信、雷達等高端應用。

重要特點

>輸入頻率10MHz,輸出頻率100MHz;
>雜波低于-60dBc;
>相位噪聲 <-130dBc/Hz@1Hz；
>頻率穩定度@1S ≤5E-14；
>可定制其他輸入輸出頻率；
>模塊化易于集成

技術指標

產品特性	規格名稱	指標參數
射頻輸入	頻率	10MHz
	輸入功率	5~10dBm
	輸入雜散抑制	≥70dBc
	輸出諧波抑制	≥30dBc
射頻輸出	輸出路數	1路
	頻率	100MHz
	輸出功率	13dBm±2
	功率波動	≤1dB
	雜散抑制	≥60dBc
	諧波抑制	≥40dBc
殘余相位噪聲	1Hz	≤-130dBc/Hz
	10Hz	≤-140dBc/Hz
	100Hz	≤-145dBc/Hz
	1kHz	≤-155dBc/Hz
頻率穩定度	1S	≤5E-14
頻率穩定度	10S	≤8E-15
電源電壓	供電電壓	+12V
電源電壓	功耗	≤300mA
環境溫度	工作溫度	-5℃→+55℃
環境溫度	儲存溫度	-55℃→+85℃
結構	尺寸	60mm x 50mm x 22mm
	低頻接口	穿心電容，接地釘
	射頻接口	SMA-K

資料下載

TFM10-100 倍頻模塊

TFM10-100 倍頻模塊【PDF】數據表

PDF
