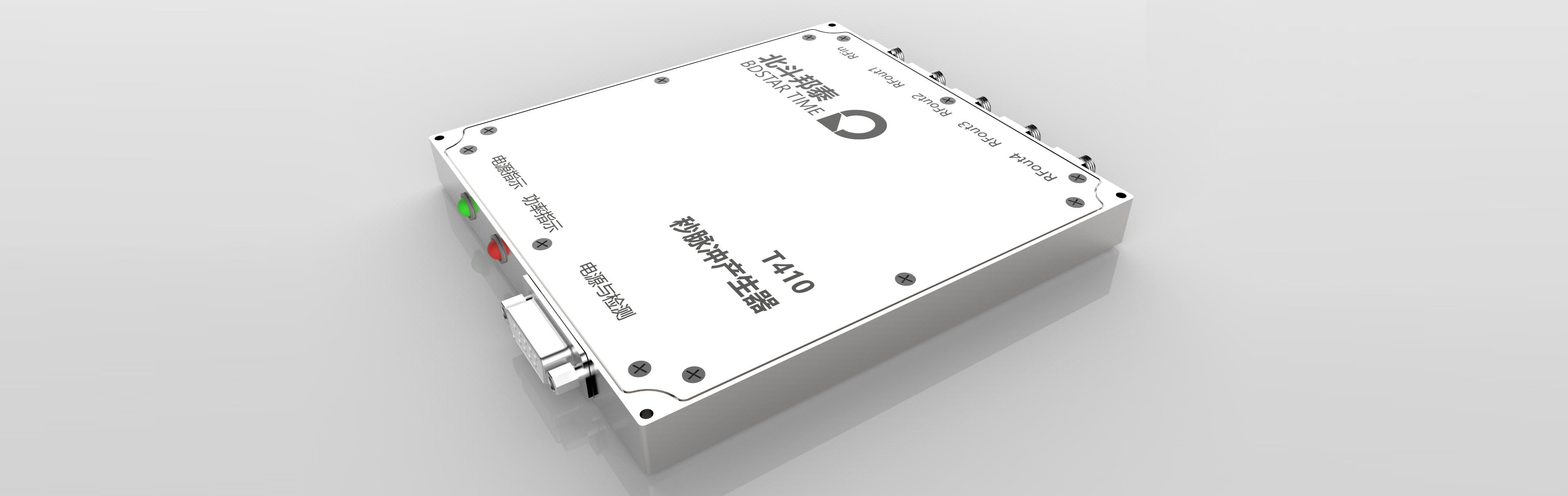

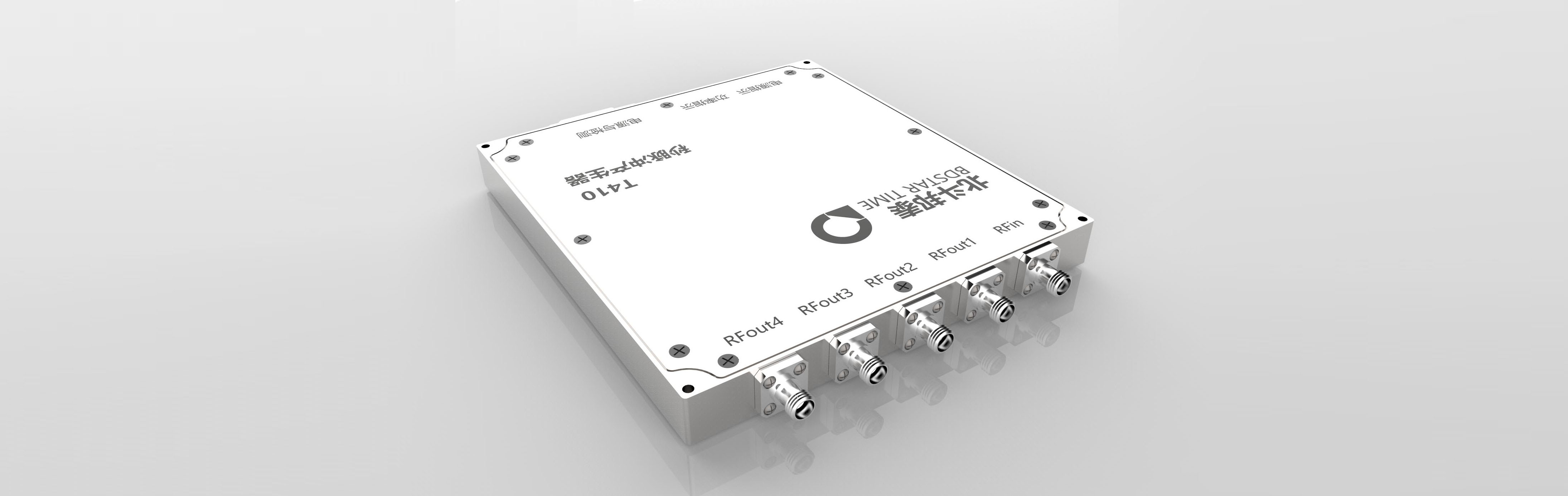

T410 秒脈沖產生器

概述

T410脈沖產生器，采用超低抖動處理技術，可輸入0dBm~15dBm幅度的10MHz頻率信號和2~10V的同步脈沖信號。模塊采用全密封結構，+12V直流電源，輸出1PPS上升時間2ns?？蛇m用于計量測試、數據采集、通信、國防的領域。

重要特點

>輸10MHz頻率信號輸入，同步脈沖輸入
>輸入脈沖寬度100ns~100us
>脈沖寬度可調精度10ns
>輸出脈沖上升沿優于2ns
>可定輸出路數

技術指標

產品特性	規格名稱	指標參數
射頻輸入	頻率	10MHz
射頻輸入	功率	0 dBm ~15dBm
同步脈沖輸入	頻率	1PPS
	幅度	2~10V
	上升沿	≤50nS
	脈沖寬度	100nS~100uS
脈沖分頻輸出	頻率	1 Hz
	幅度	≥2.4Vpp
	上升沿	≤2nS
	下降沿	≤2nS
	同步精度	≤50ns
	脈沖寬度可調精度	10ns
	輸出路數	3路
電源電壓	供電電壓	+12V
電源電壓	功耗	≤200mA
環境溫度	工作溫度	-5℃→+55℃
環境溫度	儲存溫度	-55℃→+85℃
結構	尺寸	129.5mmx120mm x 13mm
	低頻接口	DB9
	射頻接口	SMA-K
